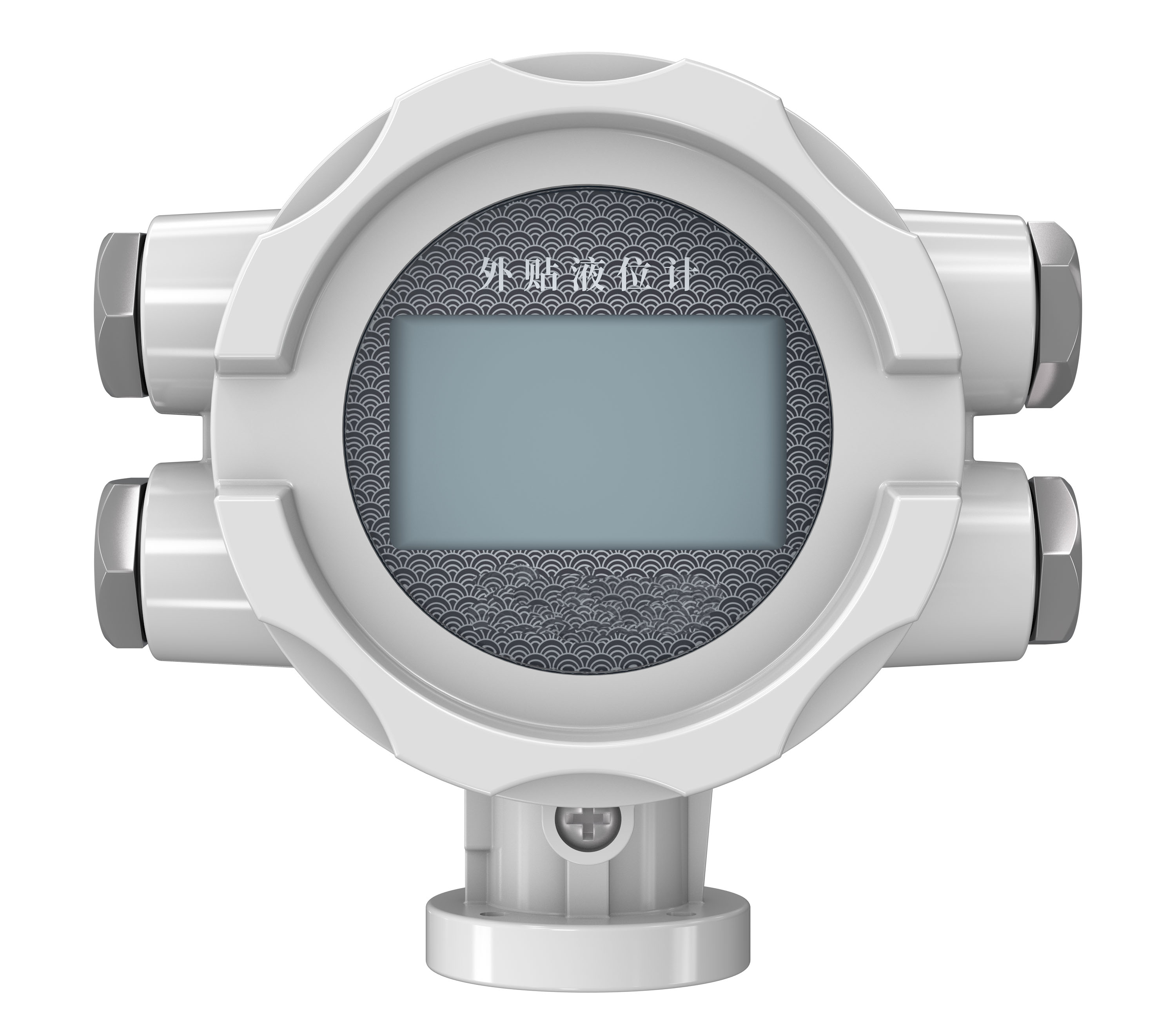

外贴液位计技术参数：
外贴液位计 | 两线制 | 四线制 |
量程规格 | 5m、10m、20m、30m、40m、50m | |
显示分辨率 | 1mm | |
短时间重复性 | 1mm | |
测量误差 | ±1‰FS、 ±2‰FS、 ±5‰FS | |
温度测量范围 | -45℃~+100℃ | |
温度测量精度 | 1℃ | |
迁移量 | ±9.9m | |
信号输出 | 4～20mA（最大负载500Ω) 、HART、Modbus | |
供电电源 | DC24V( 22V~36V ) | DC 24V (18V~30V ) |
功率 | 1W | 10W |
通信 | RS-485、红外、HART、Modbus | |
继电器报警输出 | DC 30V 5A | |
主机使用环境温度 | -20℃~+70℃(低于-20℃或高于70℃需定制) | |
现场显示环境温度 | -20℃~+70℃ | |
探头使用环境温度 | -20℃~+70℃(低于-20℃或高于70℃需定制) |
使用环境湿度 | （0%～95%）RH |
防爆标志 | Ex db ⅡC T6 Gb |
外壳防护 | IP67 |
液位显示 | 128×64液晶显示 |
盲区 | 理想工况，盲区3cm，具体值由工况复杂程度决定 |
电气接口 | M20*1.5（F） 、 1/2 NPT（F） |
探头至主机电缆长度 | 5m、10m、20m、30m |
主机重量 | 2KG |
主机外形尺寸 | 长 160mm×宽 140mm×高 150mm |
外贴液位计适用范围
外贴液位计特别适合于密闭容器内的各种有毒、强酸、强碱及各种纯净液体（液氨、液化石油气、汽油等）的非接触式测量。可广泛应用于石油、化工、电厂、食品、制药等许多行业。
外贴液位计介质粘度：
一般情况下，要求被测介质动力粘度 <10mPa.S。当 10mPa.S<动力粘度 <30mPa.S 时可能 会使仪表量程减小，盲区增大。当动力粘度 >30mPa.S 时不能测量。（1 mPa.S=1cP）
注：随温度升高粘度降低，大部分高粘度的液体受温度影响更为明显，所以在测量粘度较 大的液体时需注意温度影响。
外贴液位计介质纯净度：
液体中不能有密集气泡；
液体中不能有大量悬浮物质，如结晶物等；
液体中不能有大量沉积物质，如泥沙等。
外贴液位计被测容器：

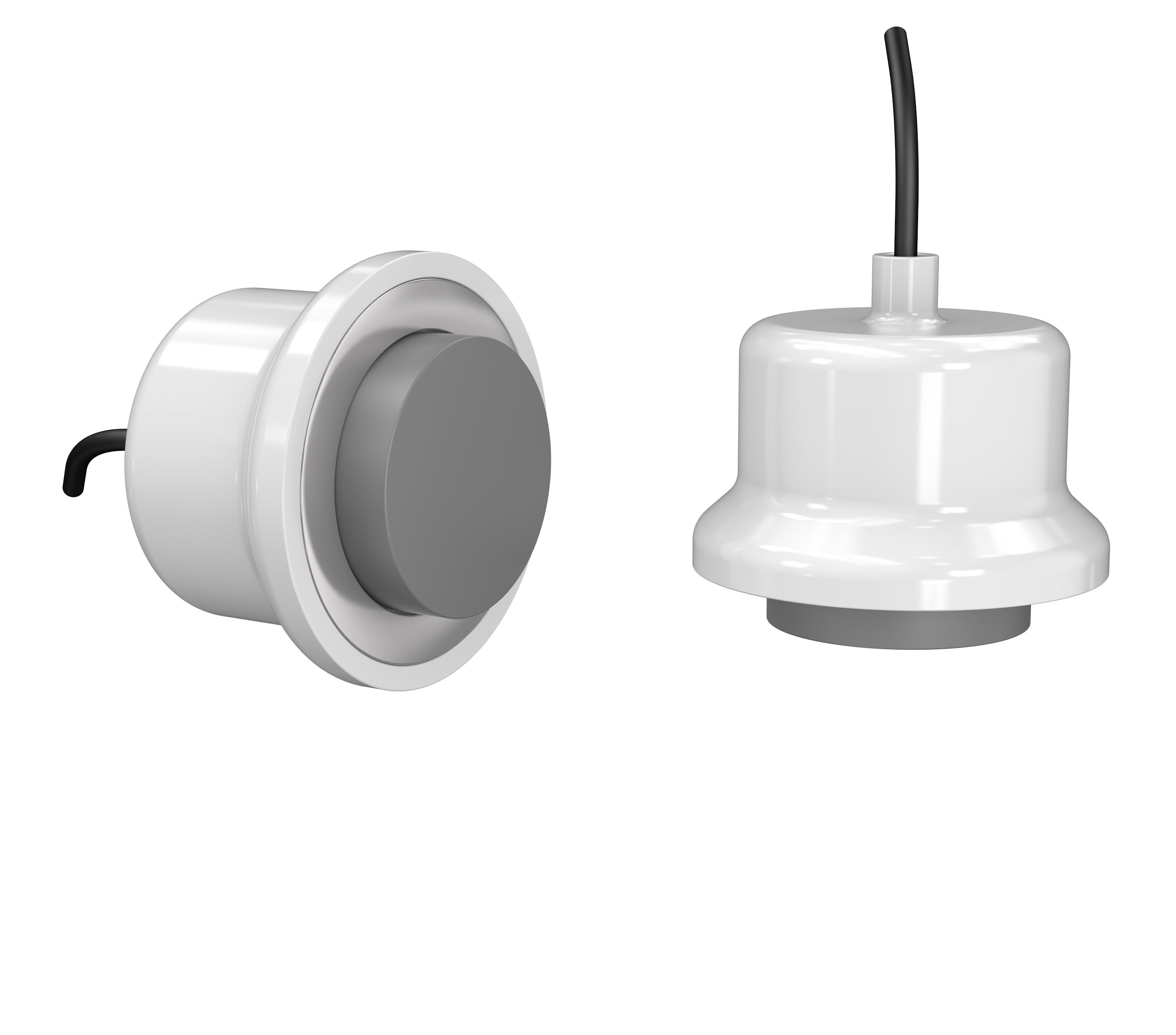

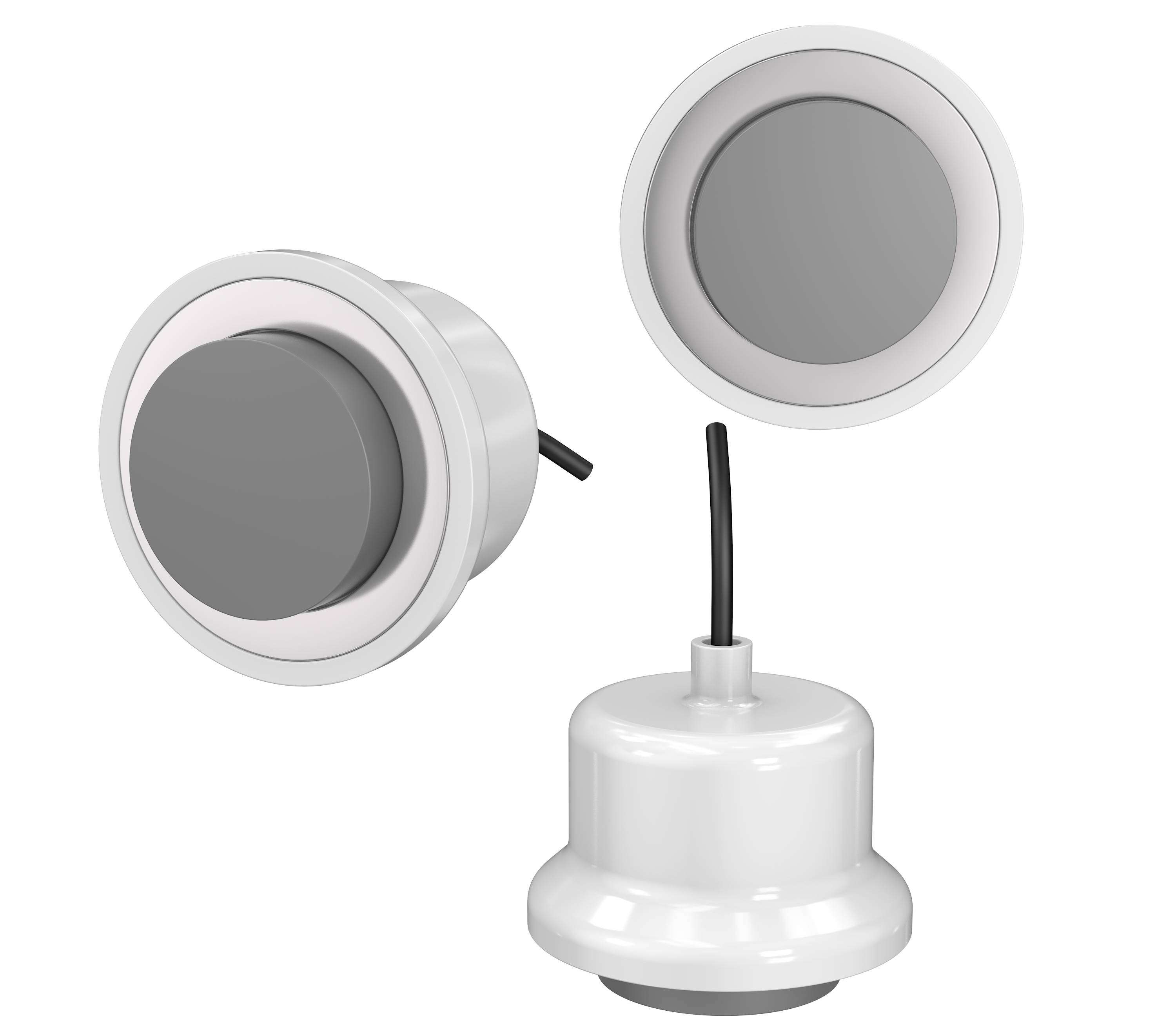

安装声呐探头处的容器壁要求用能够良好传递信号的硬质材料制成。例如：碳钢、不锈钢、 各种硬金属、玻璃钢、环氧树脂、硬质塑料、陶瓷、玻璃、硬橡胶等材料或其它复合材料。该 容器壁的内、外表面应平整，若容器壁为多层材料，则层间应紧密接触，无气泡或气体夹层； 例如：硫化硬橡胶衬层，环氧树脂衬层，不锈钢衬层，钛衬层等。
外贴液位计对介质温度要求：
探头允许的温度范围为：-20℃~70℃,由于探头是紧贴于容器壁上的，所以探头温度近似 于容器壁温度，因此一般对被测介质温度要求在-20℃~70℃以内。
外贴液位计仪表环境温度：
外贴液位计主机使用环境温度范围为：-20℃~70℃ 。在北方地区建议使用仪表保护箱，在阳 光直射强烈的地区，建议将仪表安装在阴凉处或者用遮阳板，这样既可以避免暴晒造成仪表内 温度过高，又能很好的通风散热。

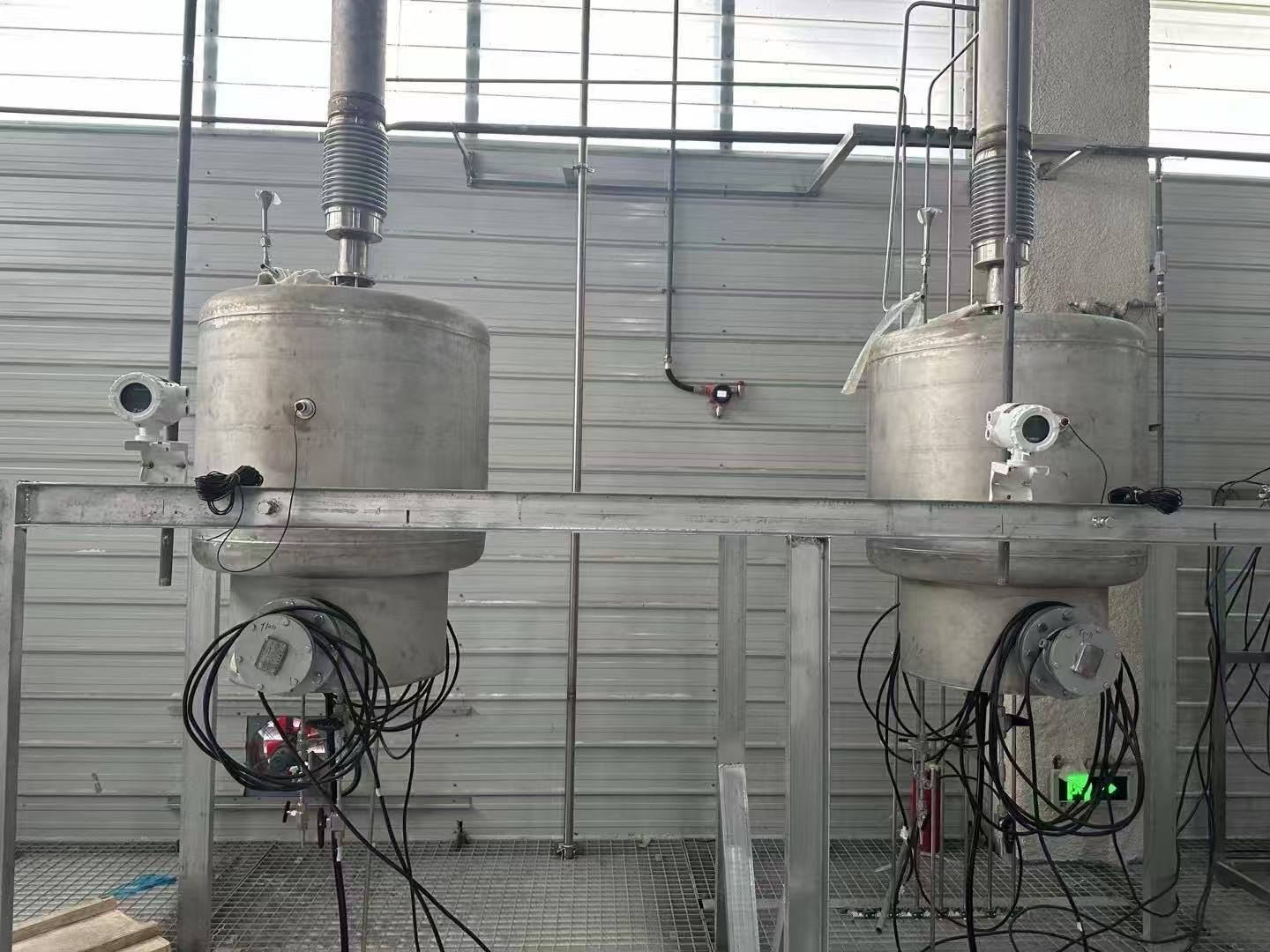

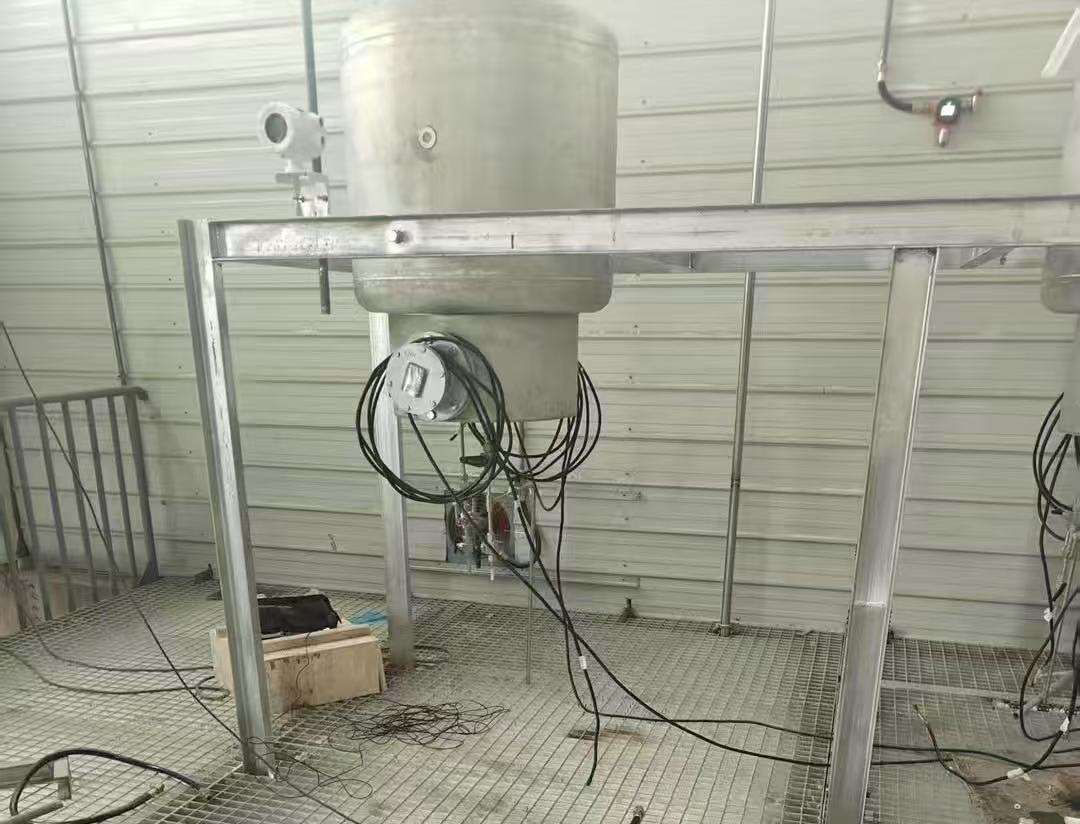

外贴液位计用户使用现场：
