手持液位计-江苏万德仪表有限公司

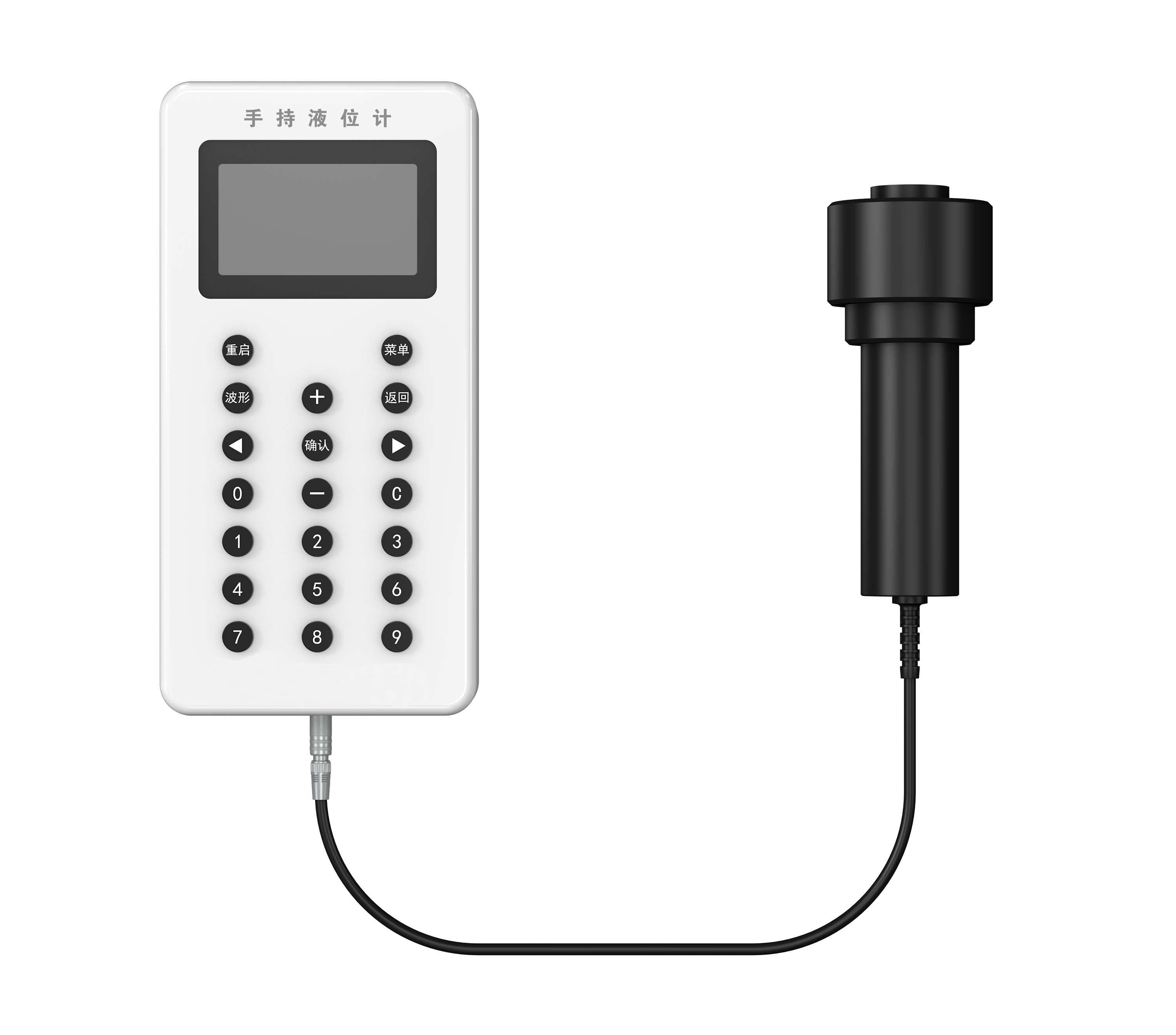

手持液位计是一种便携式测量仪器，利用声呐测距原理，专为需要定期测量液位且现场固定安装不便的工况而设计。采用内置可充电锂电池，使得测量和携带都非常方便。手持液位计采用先进的技术，可以精准测量出液位。

手持液位计产品概述：

手持式外贴液位计是从容器外部（底部）测量容器内部液体液位的仪表，该产品实现了完全隔离测量。该液位计打破了传统开罐接触的测量方式，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）吸附于被测容器外壁的正下方（底部），不需对被测容器开孔，测量简易、安全。

手持液位计产品详情 / 参数

量程规格:5m

测量误差:±1‰FS～±5‰FS (罐壁过厚、沉积、温度变化可影响精度)

供电方式:可充电型3.7V锂电池

工作时间:10小时

仪表显示:128x64 LCD

调试方式:红外遥控器

环境温度:-10℃～50℃

主机尺寸:长160mm、宽80mm、厚26mm

主机重量:约0.5KG

环境湿度:（0%～95%）RH

手持液位计工作原理。

手持式外贴液位计采用声呐测距原理，利用外贴在容器壁外部的专用探头发射、接收声呐信号，以专用声呐波处理技术为系统内核，采用先进的高速信号处理技术，利用万德的专用算法精确计算出容器内液位。

测量液位时，声呐波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号，经专有算法处理后计算出时间t,系统根据回波时间和介质声速计算出液位高度。

手持液位计功能特点

1、非接触式测量液位，安全

实现真正非接触测量，测量简单方便。

2、手持式仪表

外形小巧，携带方便。

3、磁吸式固定

将带磁性探头吸附在储罐底部，即可完成液位测量。

4、无需耦合剂

不需要在罐底和探头表面涂抹耦合剂，操作方便。

5、低功耗，可充电

内置可充电锂电池，可支持仪表连续工作12小时以上。

6、微小盲区测量

理想工况，盲区可以做到3cm。

7、高测量精度

测量误差小于±1cm。

8、实时温度测量、校准，提高测量精度

可实时测量储罐温度，并进行温度补偿。

9、支持手动校准

通过仪表菜单，可实现声速校准，提高测量精度。

10、虚假回波抑制

仪表能自动识别出虚假回波干扰，避免输出错误结果。

手持液位计应用领域

手持式外贴液位计特别适合于密闭容器内的各种有毒、强酸、强碱及各种纯净液体（液氨、液化石油气、汽油等）的非接触式测量。可广泛应用于石油、化工、电厂、食品、制药等许多行业。

手持液位计适用范围

适用因素	要求
被测容器	容器正下方有安装测量探头安装的空间。罐壁无衬层或气体夹层。探头正上方到液面间，无固体遮挡物（如盘管、隔板、漏板等）。罐壁为硬质材料，如各种硬金属、玻璃钢、硬质塑料、硬橡胶等。
被测液体	被测液体动力粘度小于10mPa·S。液体无大量沉淀、结晶物，内部无密集气泡。
被测处温度	罐壁温度在-45℃~80℃之间。
环境温度	主机环境温度在-20℃~70℃之间。
环境湿度	（0%-95%）RH
