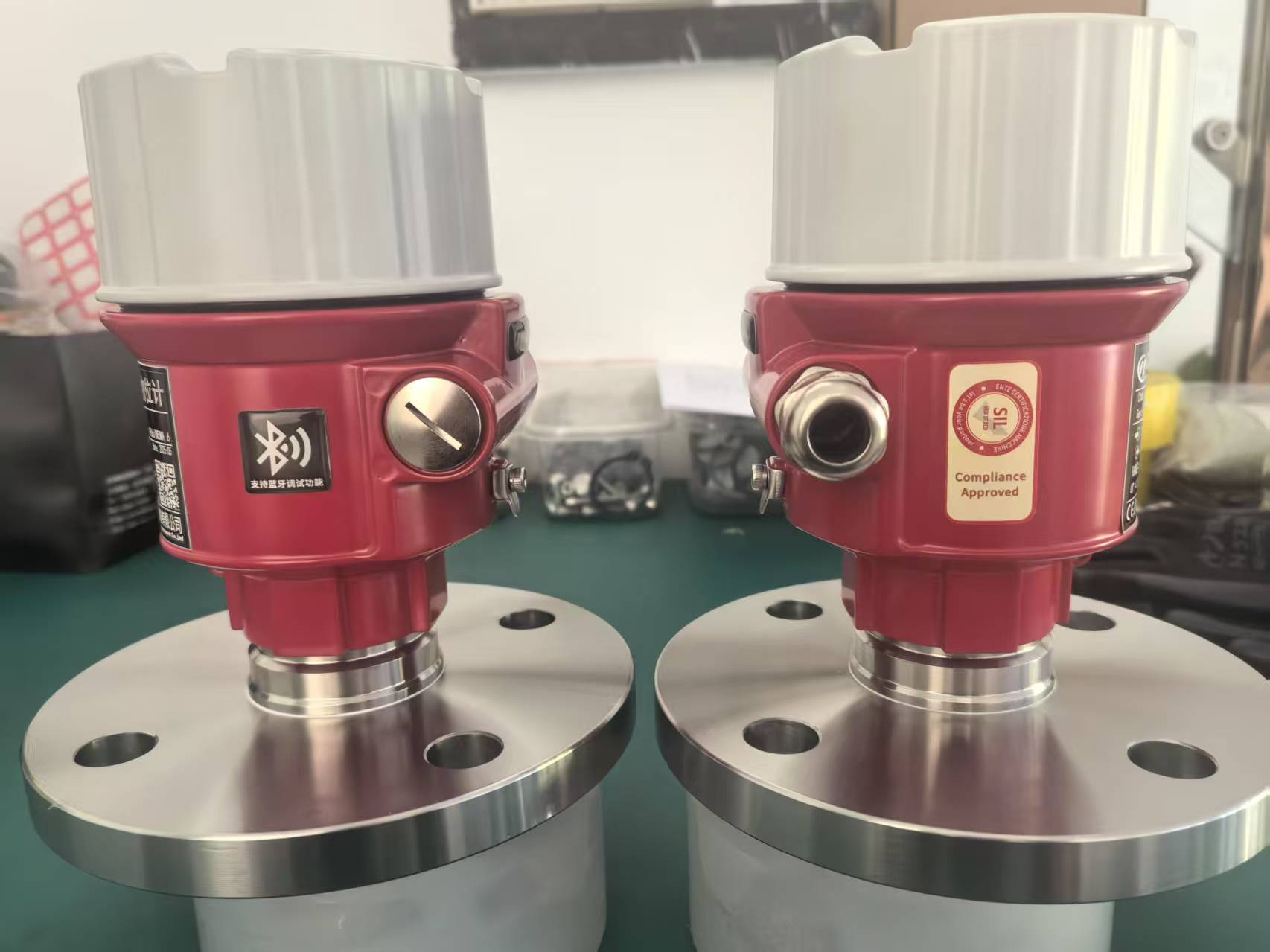

雷达料位计（强穿透）产品概述

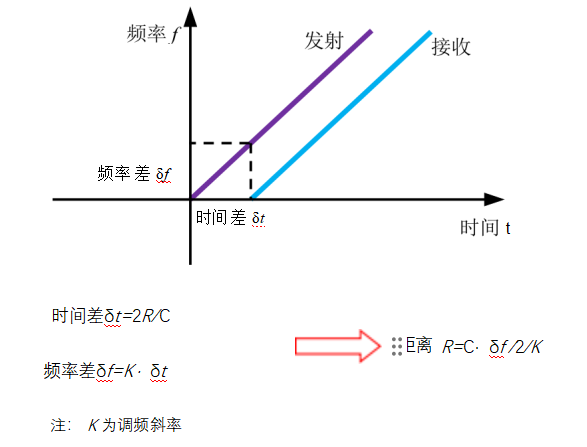

雷达料位计测量原理
调频连续波雷达物位计的原理为雷达在罐顶发射电磁波，电磁波碰到介 质反射后被雷达接收，接收信号与发射信号之间的频率差δf与到介质表面的 距离R 成一定比例关系： R= C（速度）*δf（频率差）/2/K（调频斜率）。因为 光速C和调频斜率K已知， 因此算出频率差δf，便可得到雷达安装位置到料面 的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高）， 得出料位的高度。
雷达料位计产品特点
1.毫米波雷达测量精度可达±1mm，测量盲区为50mm。
2.更小的天线尺寸，满足更多的工况场合测量。
3.多种透镜天线，3°发射角，更集中的能量，回波信号更强，同等工矿条件下， 相比于其他雷达产品具有更高的可靠性。
4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
5.动态信号范围更大，对于低介电常数介质的测量更加稳定。
6.多种测量模式，快速测量模式下雷达反应时间小于 1S。

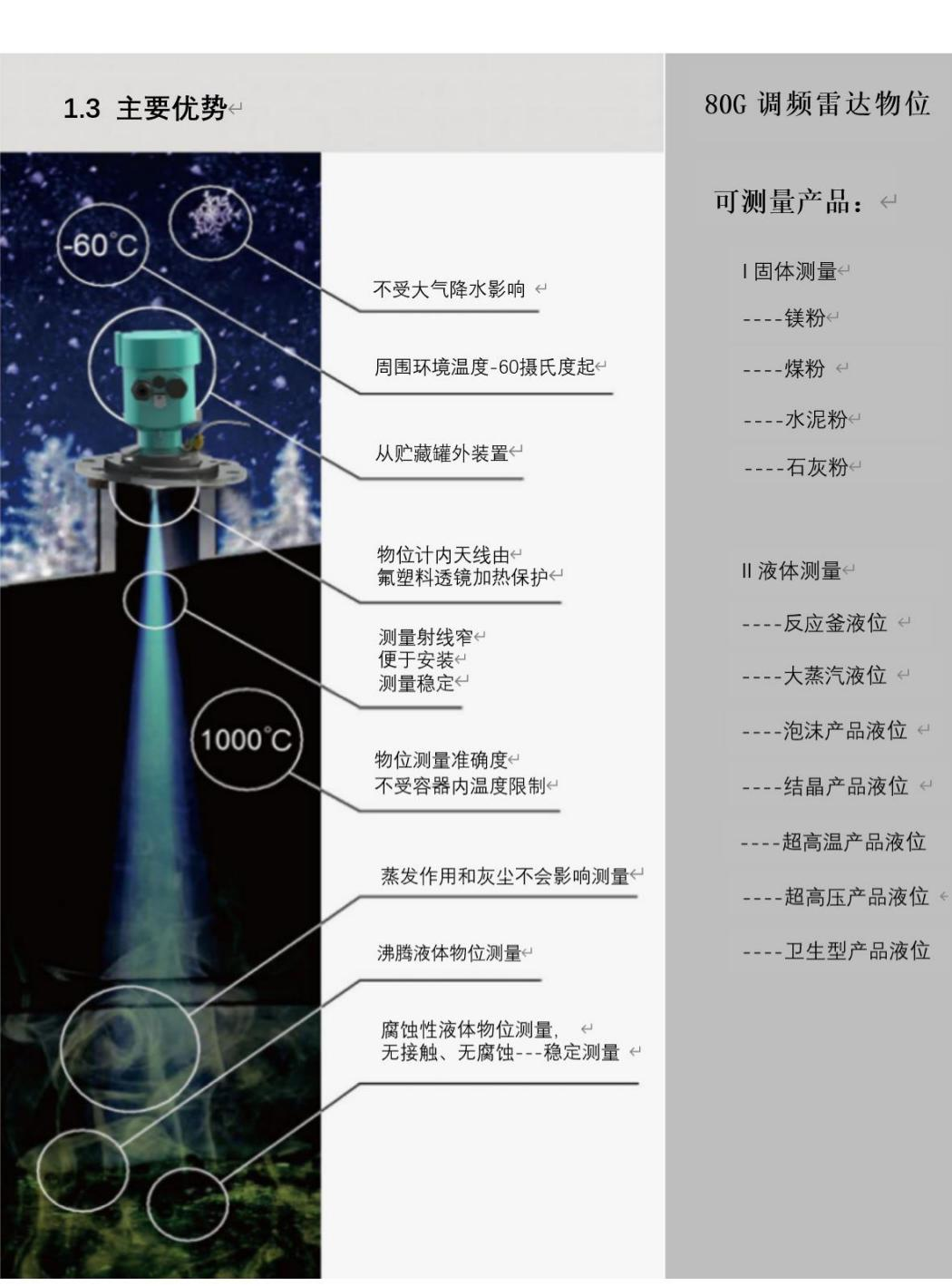

雷达料位计主要优势
雷达料位计技术规格
测量原理 | 2/4 线制，FMCW 雷达 |
频率范围 | W-band [76-81GHz] |
最大作用距离 | 最大 120 米 |
测量精度 | ±1mm |
输出形式 | 4~20mA,RS-485 |
通讯方式 | HART,MODBUS |
供电范围 | 24±6V |
天线形式 | 喇叭或透镜天线 |
过程接头 | 法兰从 DN50 起，螺纹从 G3/4 起 |
过程压力 | -1…20 bar |
过程温度 | -40~+200℃ |
环境仓储温度 | -40~+80℃ |
外壳 | 铸铝/不锈钢 |
外壳和外壳盖之间的密封 | 硅橡胶 |
外壳视窗 | 聚碳酸酯 |
接地端子 | 不锈钢 |
电缆入口/插头 | 1 个盲堵 M20×l.5/1 个 M 20xl.5 电缆入口 |
接线端子 | 导线横截面 2.5mm² |
故障信号 | 电流输出不变；21mA；3.6mA |
积分时间 | (0～20)s，可调 |
盲区 | 0.05m/0.2m |
测量间隔 | 大约 1 秒（取决于参数设置） |
调整时间 | 大约 1 秒（取决于参数设置） |
相对湿度 | < 95% |
耐震 | 机械震动 l0m/s² , (10～150)Hz |
防护等级 | IP67 |
防爆等级 | ExdiaIICT6 |
安装方式 | 螺纹或法兰 |
雷达料位计安装要求

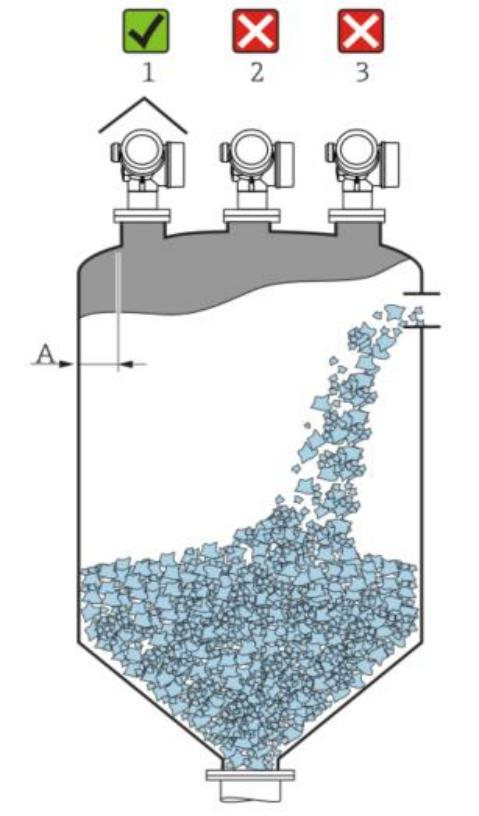

2.1 位置选择

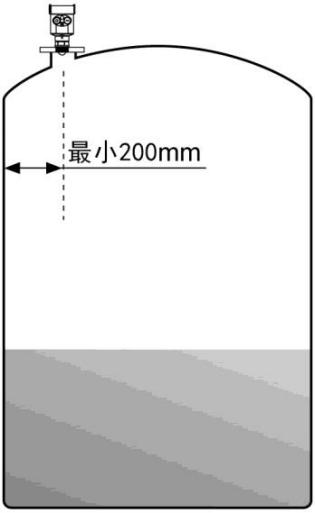

推荐距离 A（罐壁与安装短管外壁的间距） 约为罐体直径的 1/6，但是安装 后的设备与罐壁间的距离始终都应大于 20 cm (7.87 in)。
如果罐壁不光滑（波纹钢、焊缝、接头等）， 建议选择尽可能远离罐壁的位置 安装设备。如需要，可使用天线角度调节装置进行安装，避免罐壁产生干扰反射。
不推荐将设备安装在罐体中央（2），因为干扰会导致信号丢失。
禁止将设备安装在进料口（3）上方。
雷达料位计安装方式
安装方式1：螺纹安装

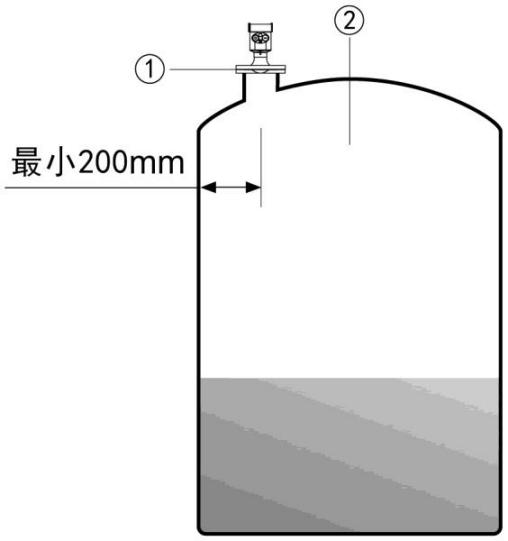

安装方式2：法兰安装

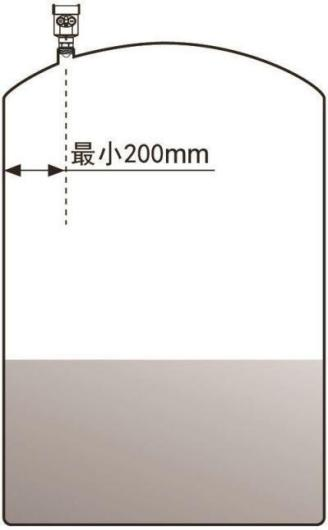

采用法兰安装时仪表距离罐壁最小距离应为200mm。
①基准面 ②容器中央或对称轴

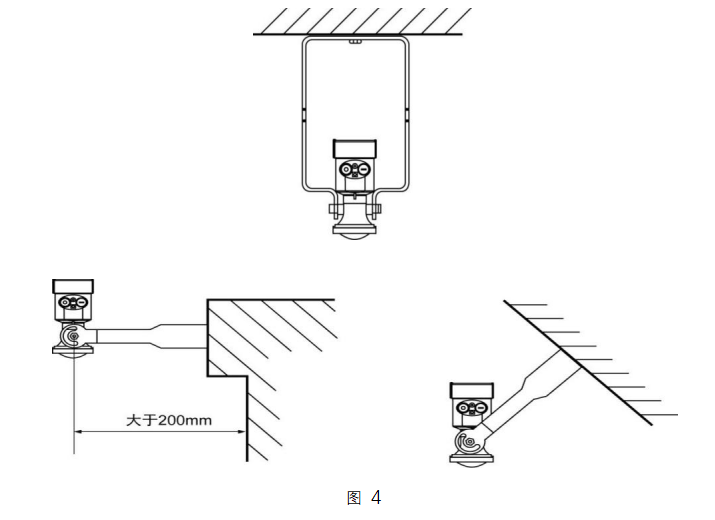

安装方式3：吊装（根据具体的安装条件选用）

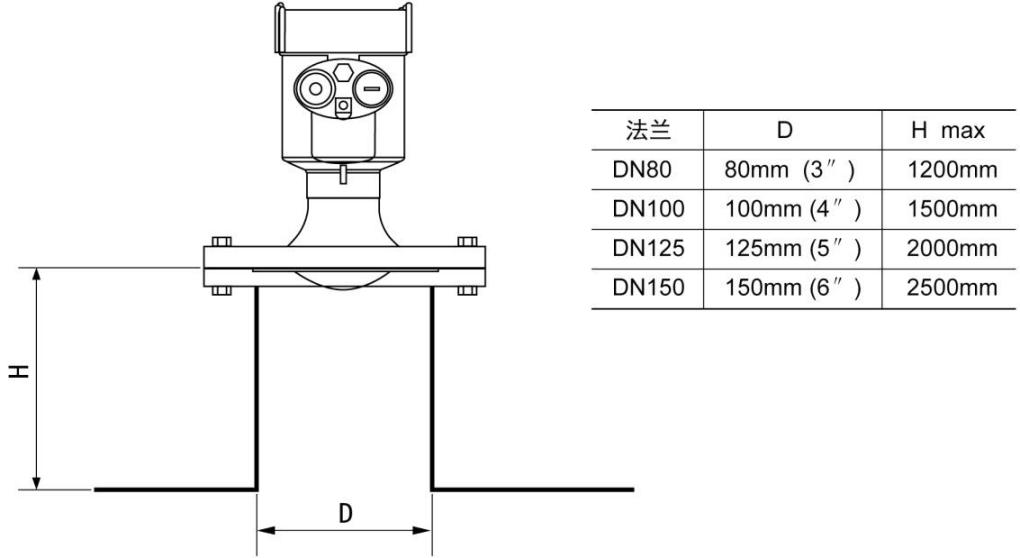

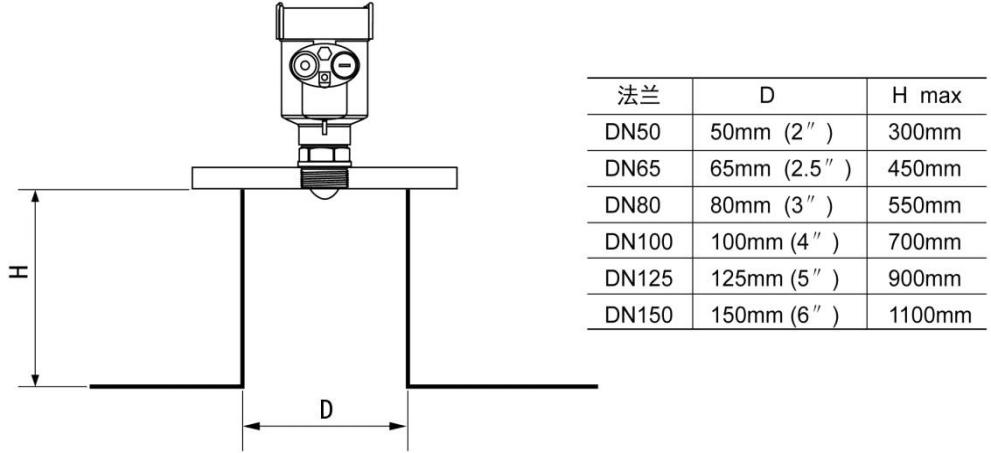

雷达料位计安装接管示意图：
最大安装短管高度 H max 取决于安装短管管径D及产品发射角的大小。
过长的安装接管，会影响雷达性能。
1.5 寸天线 8°发射角
3.5 寸天线 3°发射角
3 电气连接
l 供电电压
(4～20) mA/HART/24±6V（两线制）：供电电源和输出电流信号共用一根两 芯屏蔽电缆线。
l 连接方式

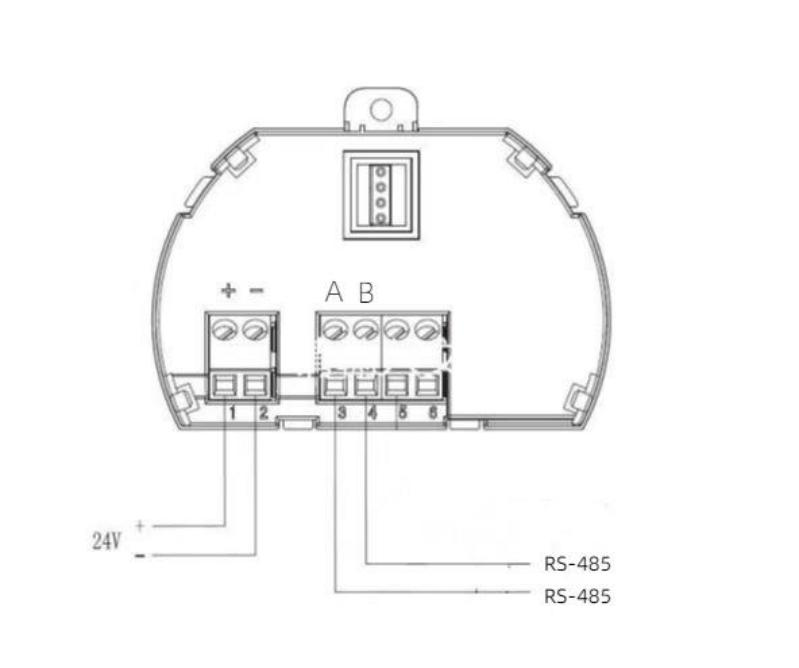

24V 两线制接线图如下：
雷达料位计安全指导
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必 须由经过正规培训的专业人员完成。
请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭 牌上的要求一致。
l 防护等级

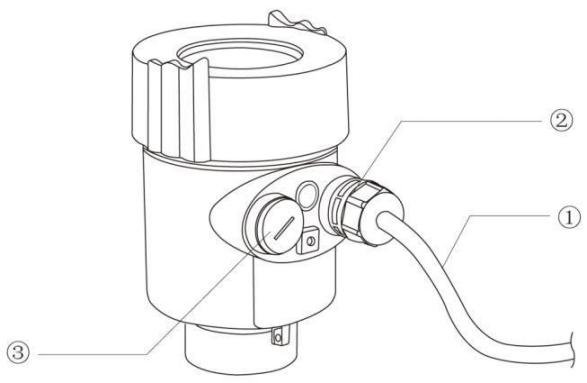

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如 下图：
如何确保安装满足 IP67 的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见图① 请拧紧电缆密封头，见图②
请将未使用的电气接口用盲堵堵紧
