转速监测仪概述
(1) 输入信号：开关量、电平脉冲(低电平:-30V~+0.8V；高电平:+4V~+30V)、正弦波信号（＞300mvpp）；
(2) 外接传感器：光电开关，接近开关，霍尔开关，编码器，磁电式传感器（下单时需备注）；
(3) 仪表向传感器外供 DC12V/50mA 直流电源；
(4) 仪表可设定倍率，显示小数点，满足测量精度、以及线速度测量。显示值=每分钟输入的脉冲个数×倍率， 倍率的范围 0.0001~9999；
(5) 二路继电器报警，可设置成上下限、上上限、下下限报警或遥控输出；
(6) 仪表功能参数值和报警参数值掉电不丢失；
(7) 模拟量变送输出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，变送低限、变送高限对应的测量转速值可设。
(8) RS485 通信，标准 Modbus-RTU 协议，可直接与 PLC、HMI、工业组态软件组网；
(9) 测量显示范围：0~999999；6 位 0.56 英寸红色数码管显示；
转速监测仪主要技术指标
性能 | 参数 | |
转速范围 | 0~999999 | |
显示值 | 每分钟输入的脉冲个数×倍率 | |
馈电输出 | DC12V/50mA | |
工作电源 | 工作范围 | AC/DC85~265V 或 DC9~36V |
功耗 | <3VA | |
通信接口 | RS485 接口，标准 Modbus-RTU 协议 | |
模拟量变送输出 | 1 路模拟量变送输出；精度0.5 级 | |
继电器 | 继电器触点寿命 10 万次，触点容量 3A/AC220V，3A/DC24V | |
工作环境 | 工作温度:-10-55℃；储存温度:-20-80℃ | |
外形尺寸 | 面板尺寸:96×48mm；开孔尺寸:92×44mm；深度：90mm | |

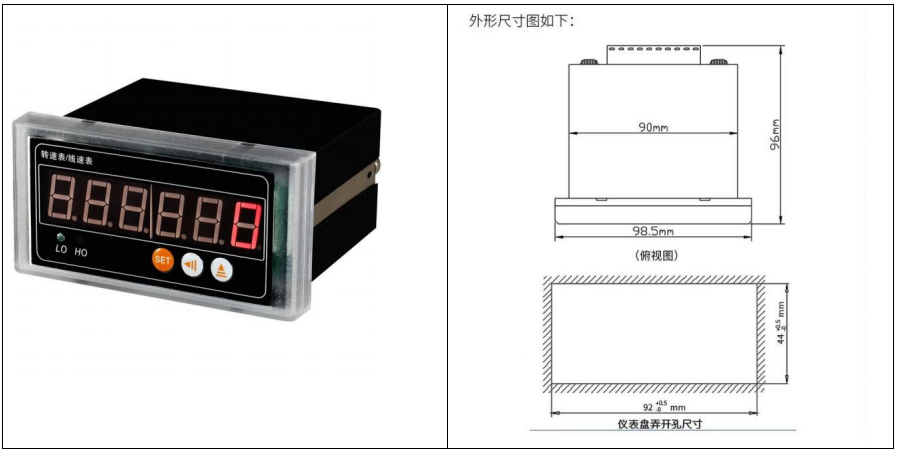

转速监测仪外观与尺寸图

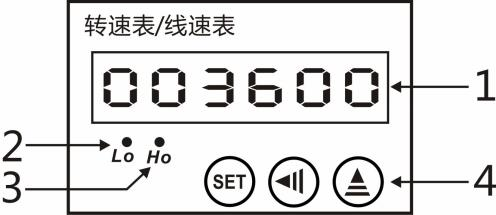

转速监测仪 显示面板说明
①、测量值显示。
②、Lo 下限报警指示灯，测量值低于报警设定下限 值时 Lo 指示灯亮。
③、Ho 上限报警指示灯，测量值高于报警设定上限 值时 Ho 指示灯亮。
④、操作按键，用于参数设置。
