多功能无线数据集中监测主机产品简介

1.产品概述

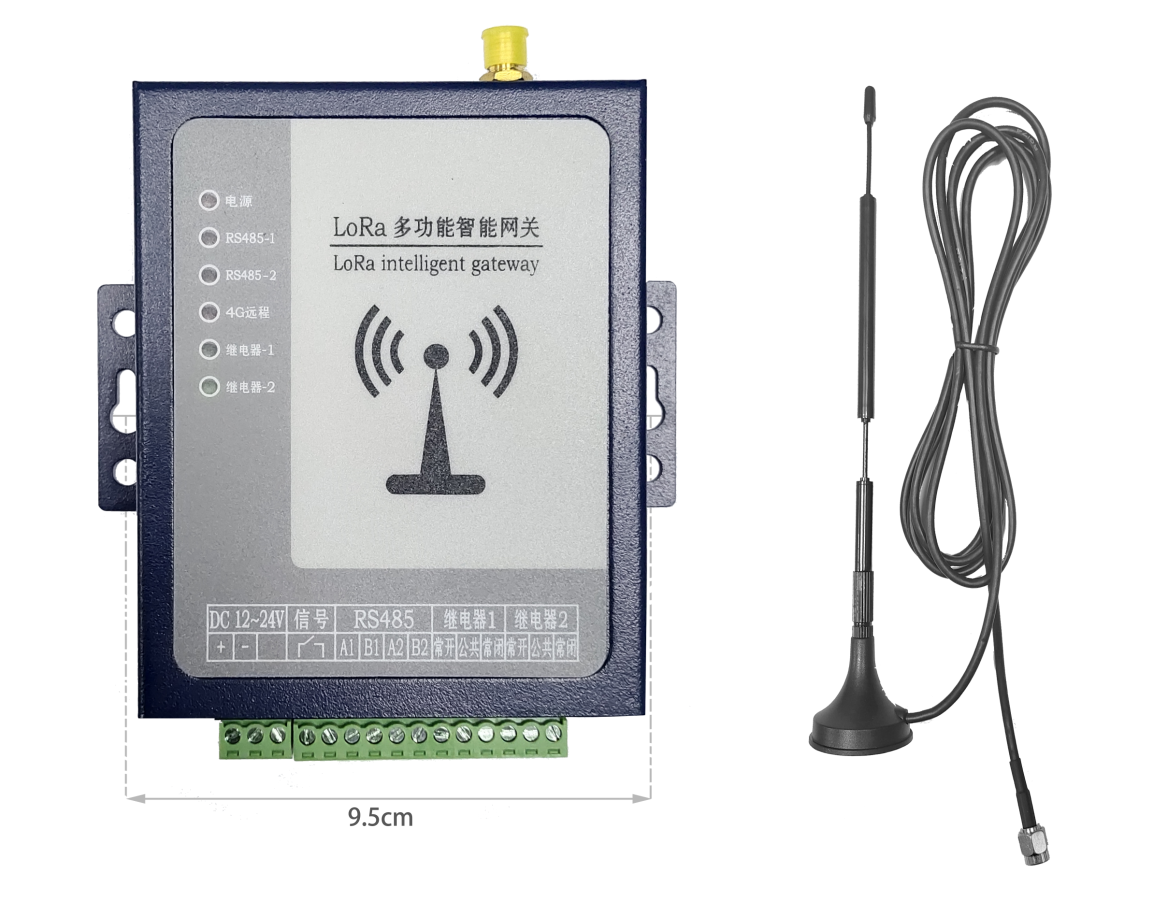

WDE500多功能无线集中监测主机主要由无线接收模块、MCU数据处理单元、数据通信模块等部分组成，通过LoRa 433M无线频段同时接收不同类型的无线传感器数据，如温度、温湿度、电流、振动等，形成统一监测网络，并可通过RS485（有线）或4G网络（无线）将数据上传至云平台或监测运行终端。

2.功能特点

◆ 两路独立RS485通信；

◆ 多波特率设置；

◆ 两路干接点继电器报警；

◆ 多类型数据同时接收；

◆ 4G数据定制上传；


3.主要技术参数

与技术参数表
接收数据	可接收管理≤240路无线传感器数据
参数设置	支持报警阈值、主机ID、传感器ID、通信波特率设置
报警输出	2组无源常开继电器干接点
信号输入	1路开关量输入
通讯接口	2路S485通讯接口，标准Modbus-RTU协议，（可定制4G）
通讯波特率	4800、9600、19200、38400 bps
无线频段	LoRa 433MHz
工作电压	DC12-24V
工作温湿度	-20℃～+80℃，≤95%RH,不结露，无腐蚀
尺寸与安装方式	壁挂/导轨固定

4.产品选型

产品名称	型号
无线集中接收主机	WDE500（无显示）
	WDE2000（触摸屏显示）
	WDE3000（可编程触摸屏）

多功能无线数据集中监测主机网络架构

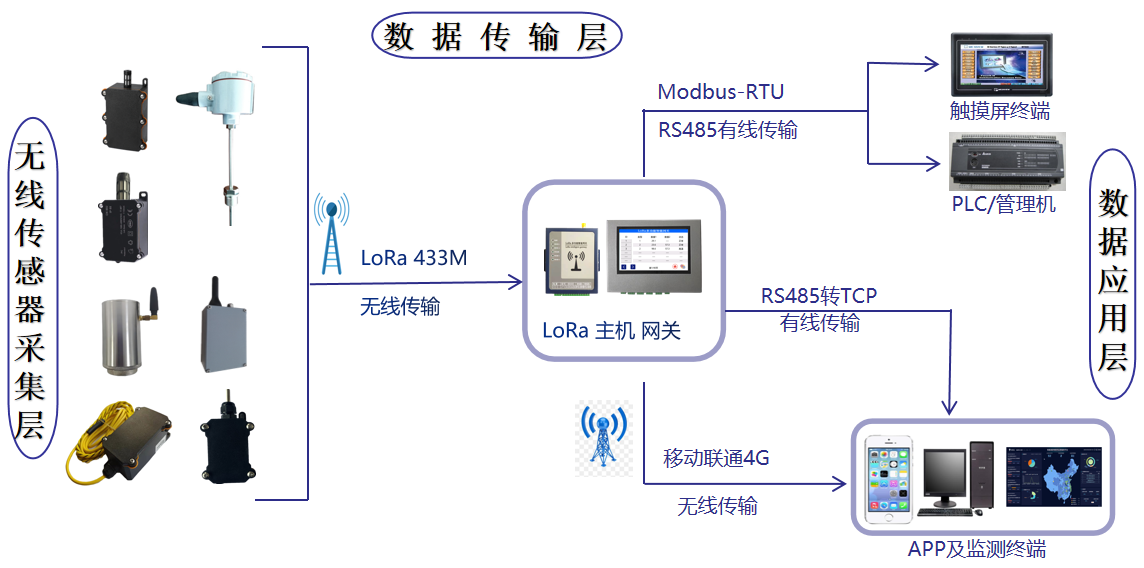

完整的无线数据监测网络主要由三部分构成：无线传感器采集层、数据传输层、数据应用层。

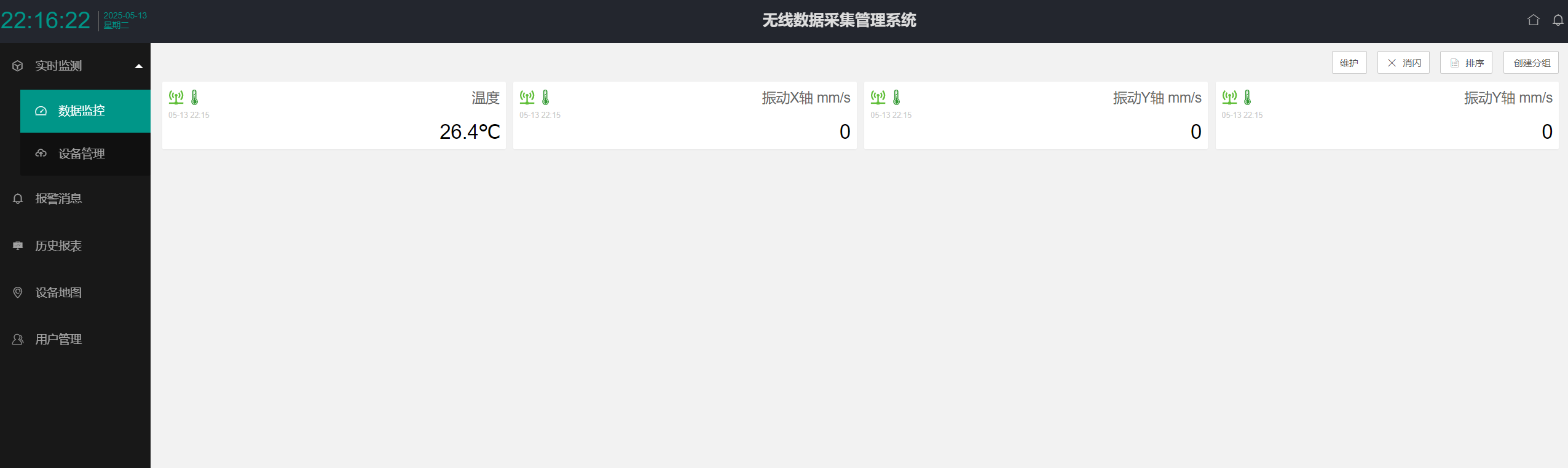

常用数据采集层传感器有温度、温湿度、振动、电流、水浸、压力、开关量等多种类型，多类型传感器可同时通过433M无线网络发送数据到同一个接收主机端，主机端接收数据经MCU单元打包处理后通过有线（RS485/TCP）或无线（4G网络）两种方式外传数据至应用层，常见应用层如PLC、触摸屏、电脑端上位机软件、手机APP等。
