微小气体质量流量计概述
WDATXX 系列气体质量流量计是采用微机电系统( )流量传感芯片制作 ，适用于各 种用途的清洁 、相对干燥性小流量气体测量和过程控制 ，独特的封装技术使得产品满 足不同范围的流量测量，确保高灵敏度，高可靠性和高稳定性。
该流量计具有 RS485 网络通讯接口 以及用户自定义报警功能 ，可以更好的实现数据 传输和流量监控 。 WDATXX 产品可支持 0.05L/min~200L/min 气体流量测量 ，用户可以根 据需求选择气体类型及量程。
微小气体质量流量计产品特点
(1) 产品精度高（2%FS）
(2) 线性输出，无需补偿
(3) 数字模拟输出可选(4) 报警量输出可选
(5) 快速响应
(6) 流量范围宽

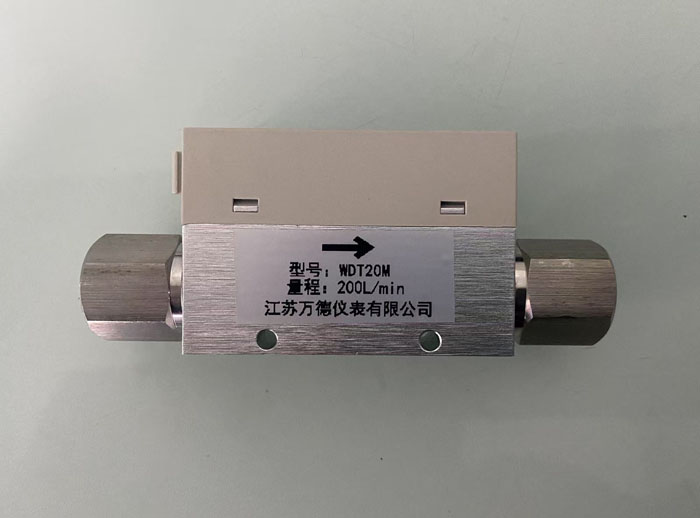

微小气体质量流量计实物图：
微小气体质量流量计选型说明
微小气体质量流量计产品结构
本流量计主要有底座、气路通道、 电路、外壳、按键及显示模块组成，其组成部分如（ 图 3-1） 所示。
微小气体质量流量计工作原理
WDTXX 是基于 流量传感单元和高精度数字处理电路，集成的 A/D 转换器和具有内部校准功能的逻 辑电路共同保证了传感信号实时有效采集，获得精确的流量信号。在内部进行相应的补偿算法处理，因此无 需再做任何外部校准补偿，就可确保高精度的流量输出。友好的数字化输出通讯方式，用户可以很方便的获 得通信得到相应数据信息，产品应用范围十分广阔。
微小气体质量流量计技术参数
微小气体质量流量计安装说明
5.1.
微小气体质量流量计安装
本产品可水平和竖直安装，面板箭头标记方向为介质流量，安装时气流方向与传感器气流指示方向一致。将 传感器安装在管道上，保障前直管段长度大于 20cm，后直管段长度大于 10cm，直管段与传感器同心安装，传感 器和直管段固定可靠。
(1) 取出流量计后检查外观、标签，确定型号正确 ，外观无损伤 ;
(2) 清洁管道并连接设备 ;
(3) 连接电源线 ，确定电源极性及输入直流电压范围 9~24VDC ;
(4) 如需连接信号线，确保信号线和相应设备端连接无误；
(5) 接通电源，显示界面正常；
(6) 开启管道上下游阀门，流量计示数正确。
微小气体质量流量计安装注意事项
(1) 安装前需确认管道无杂质 ，待测气体洁净干燥 ;
(2) 流量计避免安装在强磁干扰环境或剧烈振动环境中；
(3) 切勿对设备接头带电插拔操作，否则可能损坏设备。
