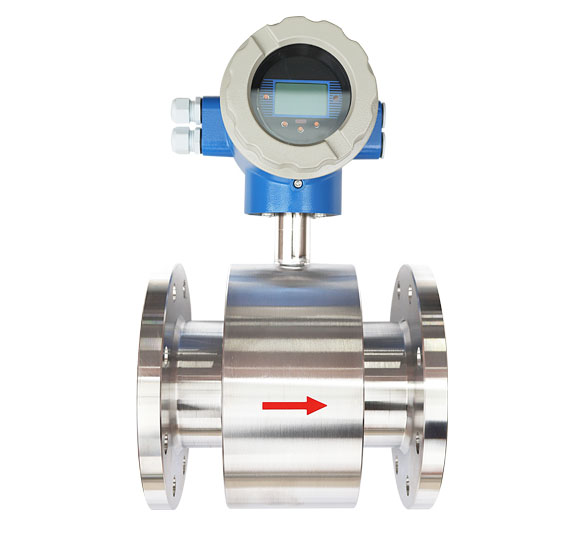

乙二醇流量计（电磁流量计）是我公司采用国内外 先进技术研制，开发和生产的全智能型流量仪表，与老式电磁流量计相比，测量精度高，可靠性、稳定性好，功能全，使用寿命长等优点。它能测量封闭管道中导电液体介质，包括酸、碱、盐等强腐蚀液体、泥浆、污水及固液两相悬浮液的体积流量。该产品广泛用于石油化工、冶金、纺织、食品、制药、造纸、给排水等领域。
乙二醇流量计特别设计了带背光宽温的中文液晶显示器。功能齐全实用、显示直观、可选红外遥控菜单调整，操作使用更加方便。独特的电导率测量功能。自动判别传感器是否空管的检测，进一步保证产品的测量精度。
乙二醇流量计产 品 特 点:
♦ 流量的测量不受流体的密度，粘度，温度，压力，电导率变化的影响，传感器感应电压信号与平均流速成线性关系，因此测量精度高。
♦ 测量管道内无阻流件，因此没有附加的压力损失，测量管道内无可动部件，因此传感器寿命极高。
♦ 传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
♦ 由于感应电压信号是在整个充满磁场的空间形成的，是管道截面上的平均值，因此传感器所需的直管段较短，长度为五倍的管直径。
♦ WD-EFD转换器采用国际 先进的单片机（MCU）和表面贴装技术（CMT），性能可靠，精度高，功耗低，零点稳定。参数设定方便，点击中文显示LCD，汉化显示菜单，全汉字菜单操作，显示累积流量，瞬时流量，流速，流量百分比等。双向测量系统，可测量正向流量，反向流量。
♦ 乙二醇流量计提供无障碍的流量测量，可用于精确测量电导率大于5uS∕cm的液体，纸浆，泥浆矿浆流量。
乙二醇流量计工 作 原 理:
乙二醇流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=WDVD
K————仪表常数
C————磁感应强度
V————测量管道截面内的平均流速
D————测量管道截面的内径
乙二醇流量计测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过两个或两个以上与液体直接接触的电极检出，并通过电缆传送至转换器通过智能化处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
乙二醇流量计选型注意事项
•实际 高工作压力必须小于流量计的额定工作压力。
• 高工作温度和 低工作温度必须符合流量计规定的温度要求。
•确定是否有负压情况存在。
•测洁净介质时，经济流速是1.5-3m∕s，测易结晶的溶液时，应适当提高流速，3-4m∕s为宜，起到自清扫，防止沾附沉积等作用，测矿浆等磨损性流体时，应适当降低流速，1.0-2m∕s为宜，以降低对内衬和电极的磨损。实际应用很少超过7m∕s，超过10m∕s则更为罕见。
乙二醇流量计典型应用：酸、碱、海水等具有强腐蚀性或含有杂质的导电液体，插入式应用：循环大口径管道液体被测液体介质的物理特性和化学特性，安装使用环境等因素来确定，从而使电磁流量计的结构，通径，流量范围，衬里及电极材料，安装环境。输出信号等参数满足测量上的要求。为正确合理地选用流量计，可以根据具体使用状况从以下几个方面来考虑。
◆传感器口径因其影响了流速而为一个重要的考虑因素。为了确保介质流速在传感器的测量范围内，往往需要选择比连接管道大或小的电磁流量计，表中给出了选择常规流速范围的指南。
◆作为流量计，首先需要确定它的通径和测量范围，即确定传感器测量管内流体的流速范围。流量计量程范围的选择对提高流量计工作的可靠性及精度有很大的关系，根据不低于预计的 大流量值的原则选择满量程，正常流量 好一般不超过满量程50%这样就可以获得较高的测量精度。
乙二醇流量计如何选择防护等级
按照国家标准GB4208-84和国际电工委员会标准IEC529-76关于外壳防护等级的标准为：
IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为12.5L∕s，距离为3m。
IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，如经常受水淹，应选用IP68，传感器安装在地面以上，应选用IP65。

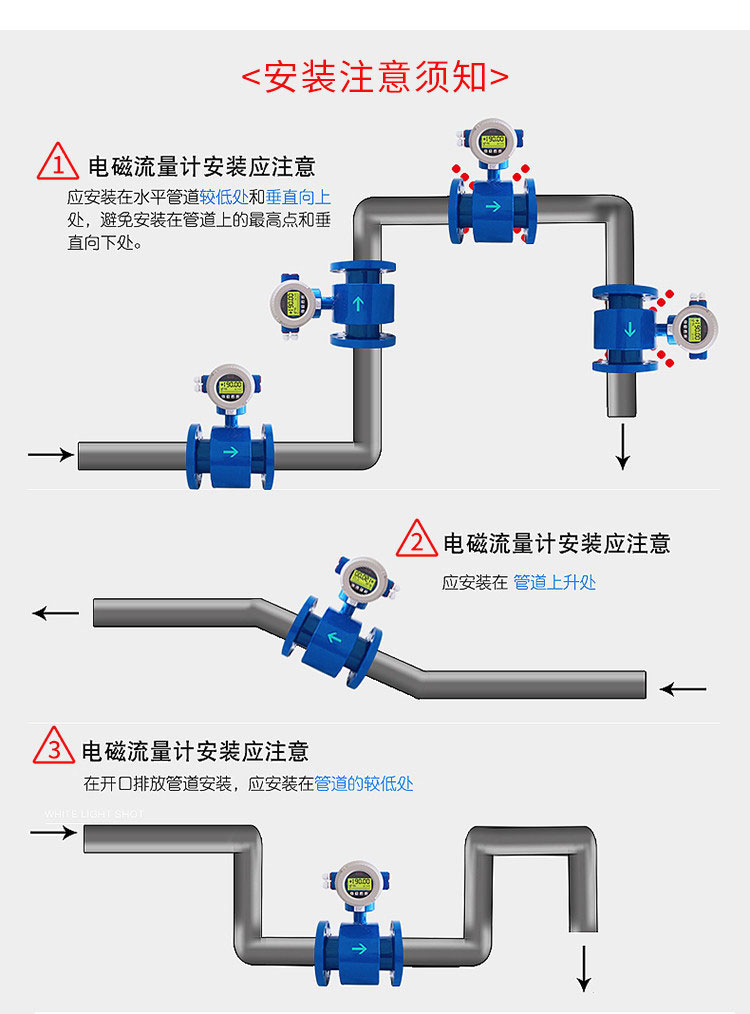

乙二醇流量计安装建议
为了避免夹附气体所引起的测量误差以及由真空引起的对PTFE和橡胶衬里的损害，请参见如下：
★应安装在水平管道较低处和垂直向上处，避免安装在管道的 高点和垂直向下处
★应安装在管道的上升处
★在开口排放的管道安装，应安装在管道的较低处

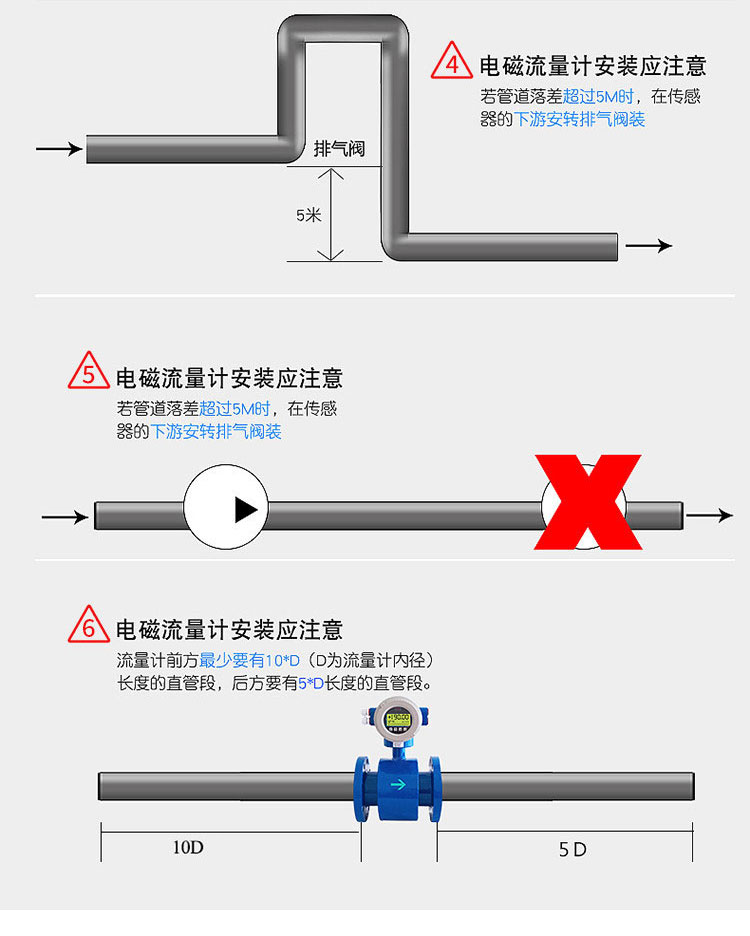

★若管道落差超过5m，在传感器的下游安装排气阀
★应在传感器的下游安装控制阀和切断阀，而不应安装在传感器的上游.
★传感器绝对不能安装在泵的进口处，应安装在泵的出口处
★在测量井内安装流量计的方式
1入口 2.溢流管 3.入口栅.4.清洗孔 5.流量计 6.短管7.出口 8.排放阀 9.排污阀
方案二：涡轮流量计（纯乙二醇）
乙二醇流量计（涡轮流量计）概述：
涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉A12O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5*10﹣²*³㎡∕s的液体，对于运动粘度大于5*10﹣²*³㎡∕s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
乙二醇流量计工作原理
当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
乙二醇流量计的流量方程可分为两种：实用方程和理论流量方程。
流量计的系数与流量（或管道雷诺数）的关系曲线如下图所示。由图可见，仪表系数可分为两段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流体低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的TUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
传感器的仪表系数由流量校验装置校验得出，它完全不问传感器内部流体机理，把传感器作为一个黑匣子，根据输入（流量）和输出（频率脉冲信号）确定其转换系数，它便于实际应用。但要注意，此转换系数（仪表系数）是有条件的，其校验条件是参考条件，如果使用时偏离此条件系数将发生变化，变化的情况视传感器类型，管道安装条件和流体特性参数的情况而定。
乙二醇流量计理论流量方程
根据动量矩定理可以列出叶轮的运动方程
国内外学者提出许多理论流量方程，他们适用于各种传感器结构及流体工作条件，至今涡轮仪表特性的水动力学特性仍旧不很清楚，它与流体特性及流动特性有复杂的关系。比如当现场有漩涡和非对称速度分布时水动力学特性就非常复杂。不能用理论式推导仪表系数，仪表系数仍需由实流校验确定。但是理论流量方程有巨大的实用意义，它可用于指导传感器结构参数设计及现场使用条件变化时仪表系数变化规律的预测和估算。
乙二醇流量计产品特点
♦高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
♦重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
♦输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
♦可获得很高的频率信号（3~4kHz），信号分辨率强；
♦范围度宽，大中口径可达1:20，小口径为1:10；
♦结构紧凑轻巧，安装维护方便，流通能力大；
♦适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
♦专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型；
♦可制成插入型，适用于大口径测量，压力损失小， 低，可不断流取出，安装维护方便。
