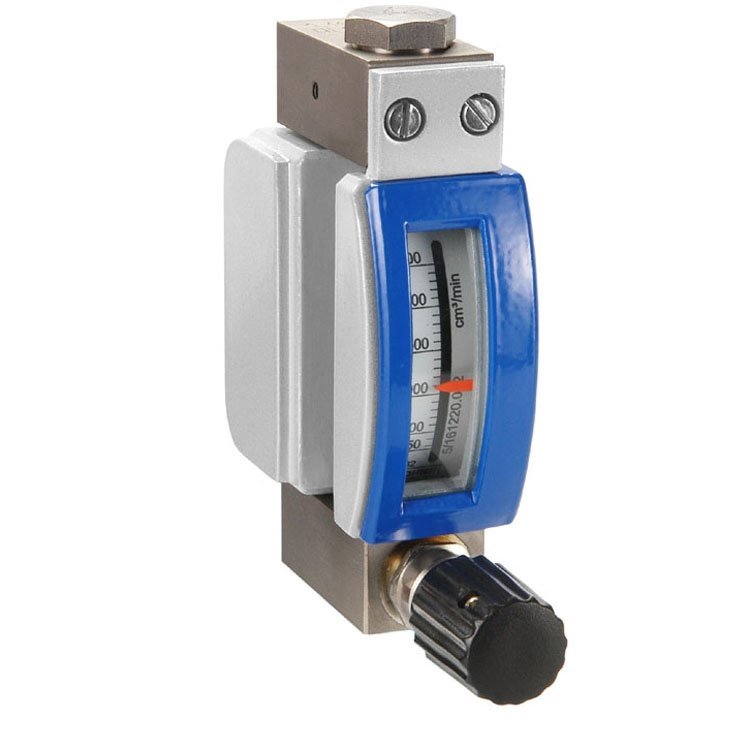

微小流量金属管浮子流量计

  • 产品型号:WDALZZW
  • 浏览量:51
  • 更新时间:2022-06-17

  • 产品介绍
  • 服务支持
  • 推荐产品

微小流量金属管浮子流量计可测量液体、气体或蒸汽,该仪表采用变面积式测量原理,

测量部件由一个锥形测量管和浮子组成,具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接,

亦可选配入口压力变化或出口压力变化的压力调节器(恒流阀),广泛应用于石油、化工、化纤、钢铁、食品、轻

工、制药等行业的微小流量测量和过程控制。







选型指南

WDALZZW--- □/□/I

1  2  3

1)F10  垂直连接

F12 水平连接

2)RR1    不锈钢304

RL  不锈钢316L

3)K1   带一个上限报警开关

K2  带一个下限报警开关

K12 带上下限报警开关

主要技术参数

1、 测量范围:水(20℃)0 .3- 100L/h, 空气(20℃,101325Pa)5-3400L/h

2、量程比:10:1

3、 准确度等级:4.0

4、 最大工作压力:2.5MPa 或6.4MPa

5、 介质温度: -80-+150℃

6、 环境温度: -25-+65℃

7、 连接方式:1/4”NPT 内螺纹,

8、 限位报警:1-2个报警开关

9、 防护等级: IP67


微小流量金属管浮子流量计测量范围



锥管编号

水(20℃L/h)

空气(20℃ 101325Pa L/h)

最大压力损失(kPa)

K01



5~50

1.2

K02

0.3~3

10~100

1.4

K03

0.5~5

15~150

1.5

K04

1~10

40~400

1.8

K05

2.5~25

80~800

3.5

K06

4-40

125~1250

6.5

K07

6-60

200~2000

13.0

K08

8~80

250~2500

23.5

K09

10~100

340~3400

40.0





微小流量金属管浮子流量计外形安装尺寸







微小流量金属管浮子流量计主要零部件材质





零部件

标准

特殊

基座

304

316L或按用户要求

锥管浮子

304

316L或按用户要求

指示器外壳

铸铝
