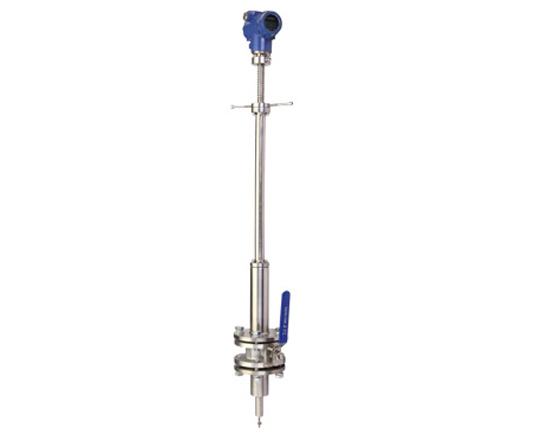

在线插拔靶式流量计（煤气烟气）概述

    在线插拔靶式流量计是在传统靶式流量计的基础上，随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。

 ● 适用管径范围宽：Φ10~Φ2000至更大；

 ● 适用温度范围广：-196°C ~ 500°C；

 ● 适用高/低压力工况：0~42MPa；

 ● 适用各种介质：气体、液体（包括高粘度液体、浆体）、蒸汽；

 ● 适用于低流速介质，其可测量最低流速为0.08m/s。

在线可拆装式靶式流量计现场使用图：



二、原理及特性

1、结构

  电容式靶式流量计主要由测量管（外壳）、新型电容

力传感器、阻流件、积算显示和输出部分组成。



2、工作原理

 当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=C_dAρ·V²/2

式中：F ——阻流件所受的作用力（kg）

      C_d——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm²)

      ρ ——工况下介质密度（kg/m³）

      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：

V=KF

式中：

     V——电容力传感器输出的电压（mV），  K——比例常数，  F——阻流件（靶）所受的作用力（kg）

 由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量，其工作原理见示意图：

3、产品特点

·整台仪表结构坚固无可动部件，拆卸方便；

·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

·整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；

·压力损失小，仅为标准孔板的1/2△P左右；

·抗干扰，抗杂质能力特强；

·仪表内设自检程序，故障现象一目了然；

·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

·具有多种安装方式供选择，如选择在线插入式，安装费用低；

·具有一体化温度、压力补偿，直接输出质量或标方；

·具有可选小信号切除、非线性修正、滤波时间可选择；

·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；

·计量准确，精度可达到0.2%；

·重复性好，一般为0.05%～0.08%，测量快速；

·可根据实际需要更换阻流件（靶片）而改变量程；

·低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

·安装简单方便，极易维护；

·多种输出形式，能远传各种参数；

·抗震动性强，一定范围内可测脉动流。

三、技术参数

1、技术参数表

被测介质	液体；气体；蒸汽
公称直径	法兰式15～500mm		夹装式15～500mm		插入式65～5000mm
公称压力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介质温度	-200℃～+500℃或更高温度
精 确 度	±0.2%	±0.5%		±1.0%		±1.5%
范 围 度	1：3（液体）	1：8（液体、气体）		1：15（液体、气体）		1：12（蒸汽）
补偿形式	温度补偿；压力补偿
重 复 性	0.05%～0.08%
供电电源	机内自备锂电池（3.6V）；外供电源24VDC
输出形式	现场显示；4～20mA二线制；脉冲0～5V；RS485/RS232；GPRS无线远传；HART
测量管材料	碳钢；不锈钢；亦可按用户要求协商提供
防爆标志	本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
防护等级	IP65；IP67
法兰规格	流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。

2、典型应用

   气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、

        糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、

        乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、

        燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、

        甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。

蒸汽类：过热蒸汽、饱和蒸汽。

3、流量计显示屏幕内容

四、流量计选型表

1、流量计选型表

WD-AELB -

0000  0 0 0 0 0 0 0 0

电容式靶式

代号

公称通径

0010

DN10

0100

DN100

……

5000

DN5000

代号

连接方式

F

法兰管道式

C

插入式

D

对夹式

U

在线拆装式

L

锥管螺纹式

E

其他

代号

介质类型

L

液体

G

气体

S

蒸汽

代号

压力等级

A

0.6 Mpa

E

2.5 Mpa

I

10 Mpa

M

20Mpa

B

1.0 Mpa

F

4.0 Mpa

J

11 Mpa

N

25 Mpa

C

1.6 Mpa

G

5.0 Mpa

K

15 Mpa

O

26 Mpa

D

2.0 Mpa

H

6.3 Mpa

L

16 Mpa

P

42 Mpa

代号

介质温度

C

-20 ~ 80°C （常温）

Z

80~ 200°C （中温）

G

200~450°C  （高温）

D

-200~-20°C  （低温）

代号

输出形式

P

脉冲输出

H

HART协议

I

4~20mA

K

开关量输出

R

通讯输出

代号

防爆标识

A

本安型

D

隔爆型

代号

壳体材质

C

碳钢

S

304不锈钢

T

316L

代号

传感器材质

H

哈氏合金

T

钛

S

304不锈钢

E

特定材料

注：流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；

2、选型示例

    WD-AELB-0100FGCCIDCS含义为：WD-ELB系列电容式靶式流量计，公称通径100mm，连接方式为法兰管道式，介质为气体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体为碳钢，传感器材质为304不锈钢。

八、流量计安装

1、安装方式

a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；

b、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度)，同理工作温度-100度以下的介质，也要采取防冻措施；

c、为保证流量计准确计量，要求设置前后直管段；

d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；

e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；

j、流量计壳体必须可靠接地，若无接地条件应向厂方说明。

1、2 、3 分别为前后阀和旁通阀；4 为流量计，L≥10D 和L≥5D分别为前后直管段长度，D为管道公称直径。

注意：流量计安装应前后直管段长度。

2、危险场所的安装

危险场所必须使用防爆型流量计，WD-AELB型电容式靶式流量计经国家防爆电气产品质量监督检验中心（CQST）检验，符合GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》及GB3836.4-2000《爆炸性气体环境用电气设备  第4部分：本质安全型“i”》标准规定的要求，产品防爆标志为ExdIICT₄、ExiaIICT₄。

3、工作环境

a、大气压：86～l06kPa；

b、周围环境温度：-20℃～+60℃(8℉～l40℉)；

c、周围环境相对湿度：≤95% RH(+25℃)；

d、隔爆型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的1区、2区的危险场所；

e、本安型流量计可适用于含有ⅡA、ⅡB、ⅡC级T1～T4组爆炸性气体混合物的0区、1区、2区的危险场所。
