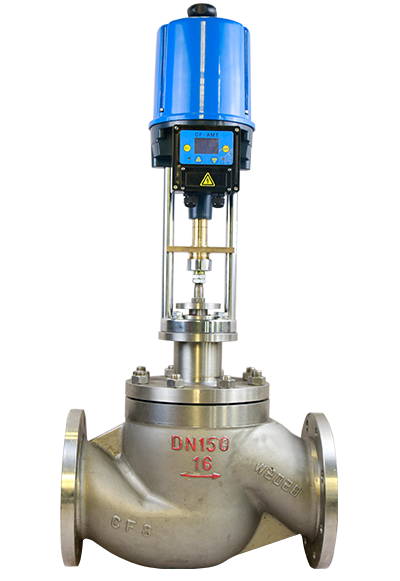

电动套筒调节阀概述
适用于高压 差产生闪蒸空化的场合。坚固的套筒保护阀体不受闪蒸和 空化的破坏。阀体流体通道呈S型流线型,压降损失小,流 量大,可调范围大。调节阀配用多弹簧式薄膜执行机构,结 构紧凑,输出力大。
电动套筒调节阀产品特点:
泄 漏 量:符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪
回差:1﹪(带定位器)、3﹪(不带定位器)
线性:±2﹪(带定位器)、±5﹪(不带定位器)
备注:采用标准的V型聚四氟乙炔填料
可调范围:50:1
附件(根据要求配置)
定位器、手轮机构、气动阀位传动器
电动套筒调节阀技术参数和性能
阀体
型式:直通单座套筒式铸造球形阀
公称通径:20-200mm
公称压力:ANSI125、150、300、600;JIS10、16、
20、30、40K;PN1.6、4.0、6.4MPa
连接形式:法兰式:FF、RF、RJ和LG
标准按ANSI B16.5、JIS B2201 JB/T79.1 PN1.6MPa、
JB/T79.2凹凸面
焊接式:嵌接焊SW(40-50mm)
对接焊BW(65-200mm)
材料:HT200、ZG251、ZG1Cr18Ni9、
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo、
5.0Cr0.5Mo、SCPH21、SCPH61、Ti
上 阀 盖:常温型(P):-17-+230℃
伸长Ⅰ型(E1):-45-17℃、+230-566℃
伸长Ⅱ型(E2):整体式(E2)-100-45℃、焊接式(E2W) -196-100℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙炔填料、含浸聚四氟乙炔填料、石墨编织填料
阀内组件
阀芯特性:单座套筒式柱塞阀芯
套筒型式:分离式套筒
材料:17-4PH、0Cr17Ni12Mo
执行机构
型式:HA多弹簧式薄膜机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02-0.10、0.08-0.24MPa
供气压力:0.14、0.16、0.28、0.40MPa
气源接头:Rc1/4
环境温度:-30-+70℃
作用形式:气开式、气关式
备注:该阀可以配用VA5和VP执行机构
