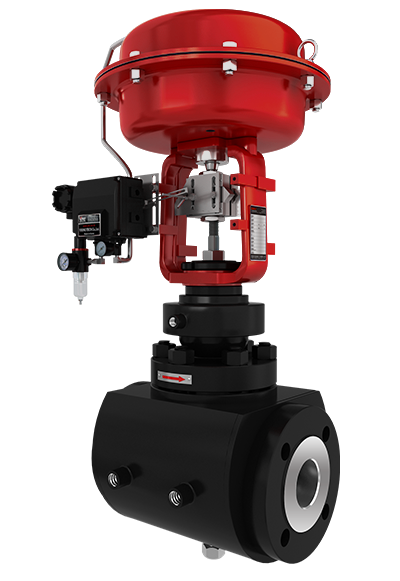

气动保温夹套调节阀

  • 产品型号:WDA5611B
  • 浏览量:656
  • 更新时间:2022-01-22

  • 产品介绍
  • 服务支持
  • 推荐产品

气动保温夹套调节阀概述

气动保温夹套调节阀可用于控制不同压力和 温度的流体。阀体呈S流线型的通道,压力损失小,流量大, 可调范围广,流量特性精度高,调节阀配用多弹簧式薄膜执 行机构,结构紧凑,输出力大。

气动保温夹套调节阀产品特点:

泄 漏 量:金属阀座:符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪

聚四氟乙炔:符合ANSI B 16.10Ⅳ级,小于额定CV的10-7

回差:1﹪(带定位器)3﹪(不带定位器)

线性:±1﹪(带定位器)±5﹪(不带定位器)

可调范围:50:1

气动保温夹套调节阀技术参数和性能

阀体

型式:直通单座铸造球形阀,焊接夹套

公称通径:20、25mm(JDLS)、40-200mm(JDTS)

公称压力:ANSI125、150、300、600;JIS10、16、20、

30、40K;PN1.6、4.0、6.4MPa

连接形式:法兰式:RF、RJ 标准按ANSI B16.5、JIS B2201

JB/T79.1 PN1.6MPa、JB/T79.2凹凸面

材料:ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2

上 阀 盖:常温型(P):0-+200℃

备注:工作温度不准超过各种材料的允许范围

填料:V型聚四氟乙炔填料、石墨编织填料

夹套材料:A3钢板、1Cr18Ni9钢板

蒸汽压力:≦1MPa

蒸汽温度:≦350℃

蒸汽管接头:G2(GB3747.1-83)

阀内组件

阀芯特性:上导向单座柱塞阀芯

材料:1Cr18Ni9、Cr17Ni12Mo、司太莱堆焊

执行机构

型式:HA多弹簧式薄膜机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:0.02-0.10、0.08-0.24MPa

供气压力:0.14、0.16、0.28MPa

气源接头:Rc1/4

环境温度:-30-+70℃

作用形式:气开式、气关式

备注:该阀可以配用VA5或VA6和VP6执行机构
