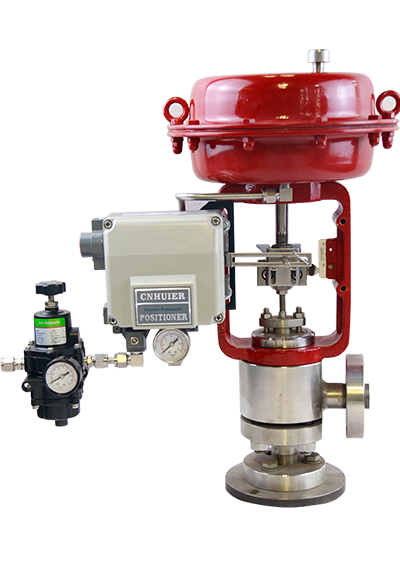

气动角式调节阀

  • 产品型号:WDA5617
  • 浏览量:717
  • 更新时间:2022-01-22

  • 产品介绍
  • 服务支持
  • 推荐产品

气动角式调节阀概述

是一种顶部导向结构的调节阀。阀体压 降损失小、流量大、可调范围广,可根据管道转向布局要求 ,选用角阀。阀芯导向面积大、抗振性好。调节阀配用多弹 簧式薄膜执行机构,结构紧凑,输出力大。

气动角式调节阀产品特点:

泄 漏 量:符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪

回差:1﹪(带定位器)

线性:±1﹪(带定位器)

可调范围:50:1

气动角式调节阀技术参数和性能

阀体

型式:单座铸造球形角阀

公称通径:25、40、50、80mm

公称压力:ANSI900、1500、2500;JIS63K

连接形式:法兰式:RF、RJ 标准按ANSI B16.5、JIS B2201

焊接式:嵌接焊SW(25-80mm)

对接焊BW(80mm)

材料:ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、

1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti

上 阀 盖:常温型(P):-5-+230℃

伸长Ⅰ型(E1):+230-566℃

压盖形式:螺栓压紧式

填料:石墨+因科镍丝填料

阀内组件

阀芯特性:上导式单座柱塞型阀芯

材料:1Cr18Ni9、017Ni12Mo2、8Cr17、不锈钢堆焊司太莱合金

执行机构

型式:HA多弹簧式薄膜机构

膜片材料:乙丙橡胶夹尼龙

弹簧范围:0.02-0.10、0.08-0.24MPa

供气压力:0.28、0.30、0.35、0.40MPa、0.26-0.40MPa

气源接头:Rc1/4

环境温度:-30-+70℃

作用形式:气开式、气关式

性能

泄 漏 量:符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪

回差:1﹪(带定位器)

线性:±1﹪(带定位器)

可调范围:50:1

气动角式调节阀结构
