防腐温度变送器-江苏万德仪表有限公司

防腐温度变送器采用一体化结构设计，防护等级高，耐酸碱性腐蚀效果好；该传感器均采用A级PT100铂热电阻，过程连接采用PTFE整料精车成形（四氟烧结工艺可选），外观精巧，长期耐磨损、耐腐蚀性能稳定，不会因为表面摩擦破损影响耐腐蚀效果，同时探头前端缩径工艺提高了实际测温的响应时间。该产品符合GB3836.1-2010《爆炸性环境第1、2部分...》标准，防爆等级 Ex d IIBT4。变送器采用进口高精密集成放大电路，稳定性好，抗干扰能力强，整机经过标准工艺组装和严格测试，达到同类原装进口产品的技术指标并兼具一致性，在工业控制过程中具有稳定可靠、兼容互换等特点。

防腐温度变送器产品特点：

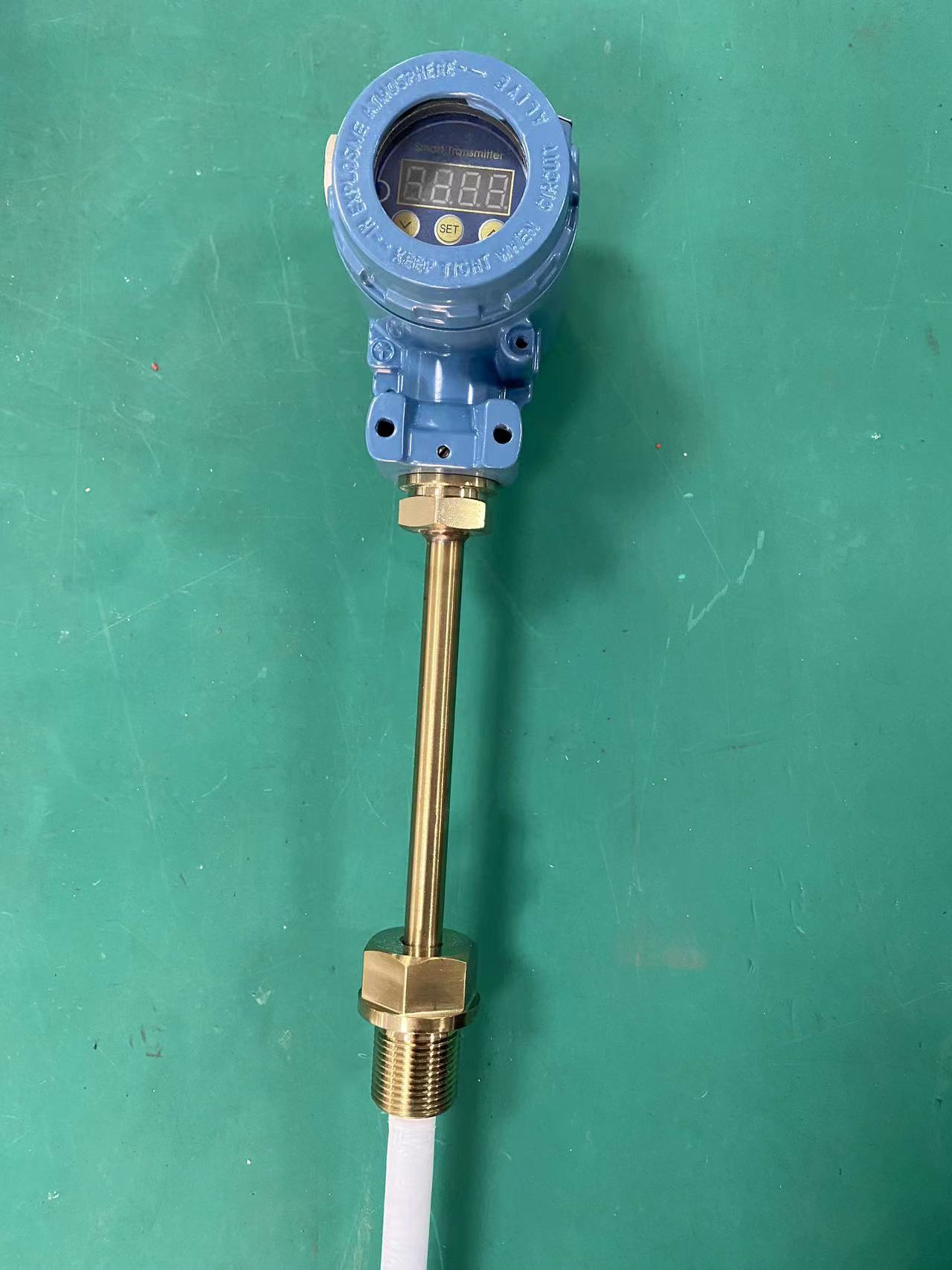

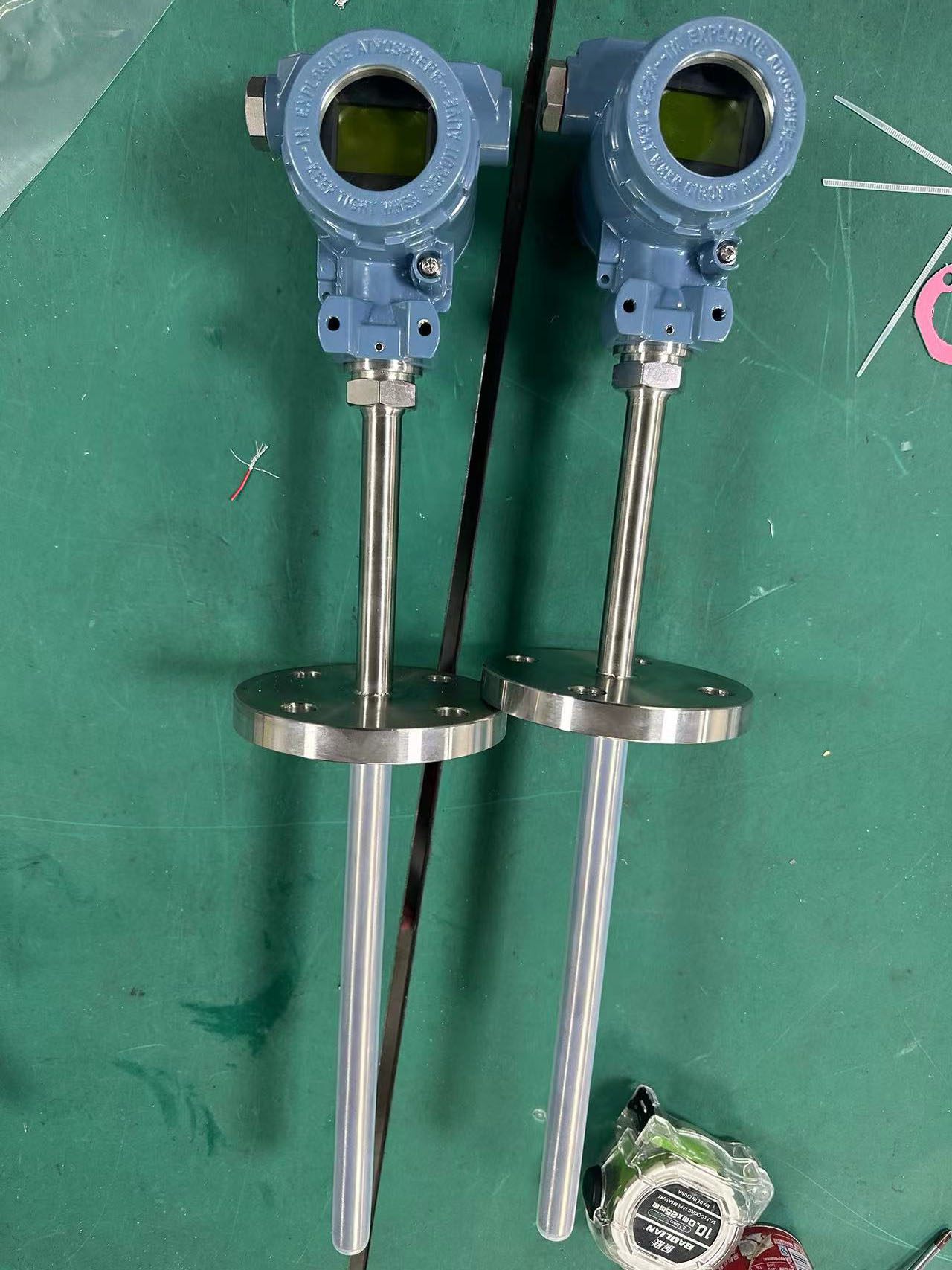

01 支持多种防腐结构设计，螺纹、法兰等安装方式可选；

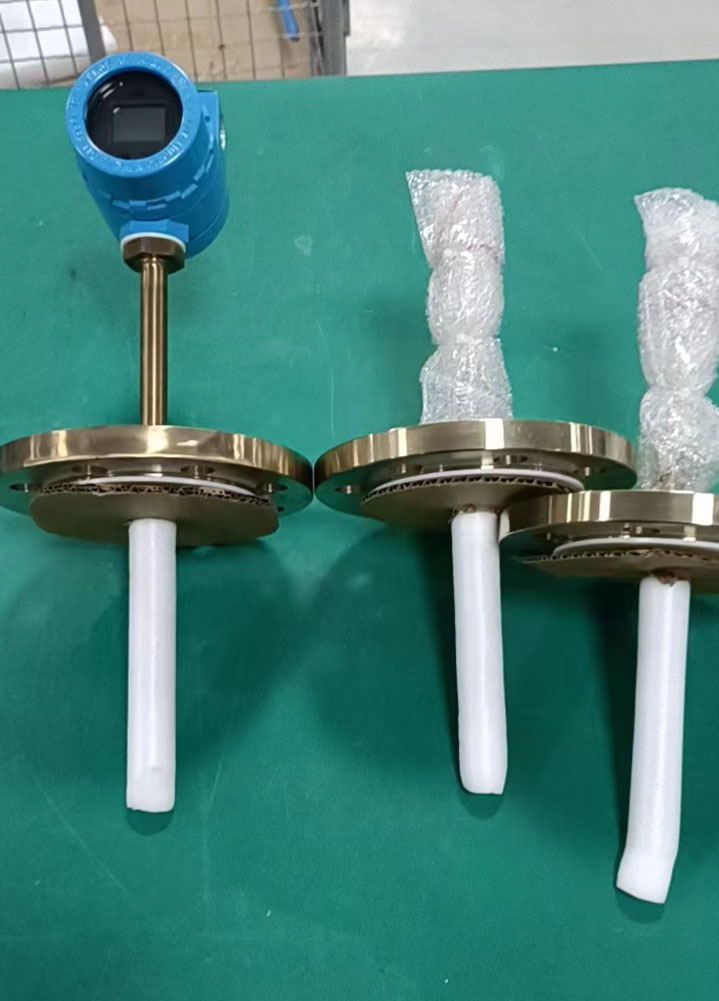

02 过程连接采用PTFE整料精车成形（四氟烧结工艺可选），外观精巧，耐腐蚀性能稳定；

03 电气部分可采用不锈钢结构，也可以采用铸铝表头结构，可搭配智能数显表头显示；

04 采用进口高精度铂热电阻（A级或更高级），性能稳定，测量精度高；

05 探杆尺寸可定做：插入深度10mm～2000mm；探头外径min3mm～max16mm；

06 可配套一体化集成放大电路或数字放大模块组成一体化温度变送器，输出标准4-20mA电流信号或0-10VDC电压信号；

07 探头前端缩径工艺提高了实际测温的响应时间，直接引线电气连接形式提高了防护等级

08 传该产品符合GB3836.1-2010《爆炸性环境第1、2部分...》标准，防爆等级 Ex d IIBT4；

09 1×PT100、2×PT100、热电阻或热电偶自由选择，支持非标定做。

防腐温度变送器的探头直径和响应时间

传感器尖端直径与反应时间

所有传感器都可带较细的尖端，以确保反应时间较短，以下所提到的反应时间是根据PT100传感器在沸水测得的。

防腐温度变送器技术参数：

━ Technical parameters ━

测量介质	气体、液体、蒸汽
测温范围	－196 ℃ ～＋500 ℃ （量程段内可选）
供电电压	12～36 V DC 推荐 24 V DC 或无源
输出信号	4～20mA / 0～10V / PT100 / Modbus485通讯
环境温度	－35 ℃ ～ + 85 ℃
精度等级	± 0.1 % F.S ± 0.2 %F.S ± 0.5 %F.S
电气连接	直接引线防水航插金属航空插头赫斯曼插头
耐压等级	3MPa 常规可定做
探头外径	min.3mm max.16mm
负载电阻	≤ 500Ω / 100VAC
绝缘阻抗	0～600Ω
过程连接	50.5mm卡盘 64mm卡盘或定做
相对湿度	5%～95%RH，无冷凝
响应时间	探头外径 φ10t ＜15s， φ8t＜12s， φ6t＜10s，φ3t＜3s
环境温度变化影响	0.1级 0.01%F.S / ℃； 0.2级 0.02%F.S / ℃； 0.5级 0.05%F.S / ℃
探头材质	304 / 316L 客户定制
防护等级	IP65 （标配） IP66（定制）
