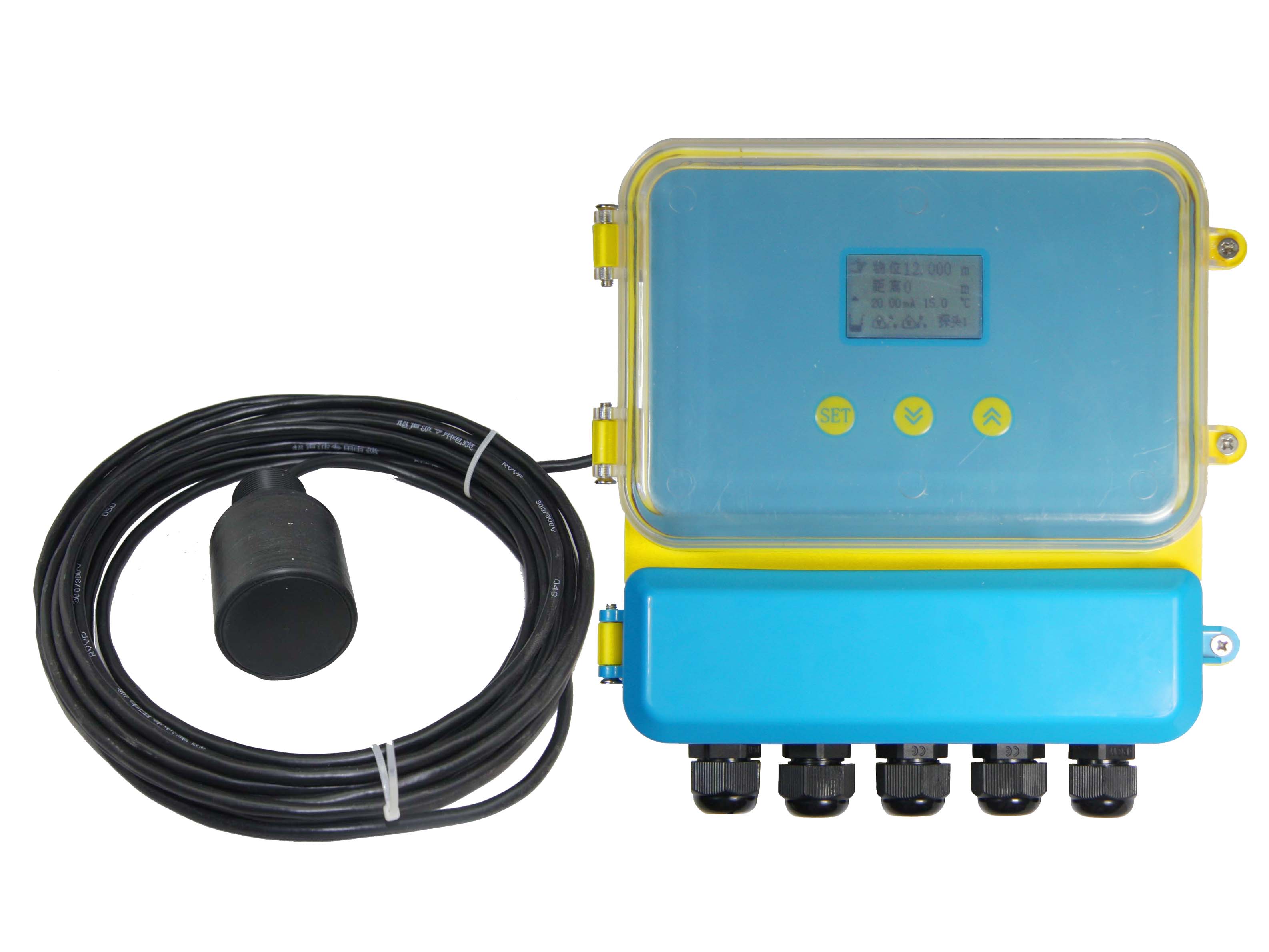

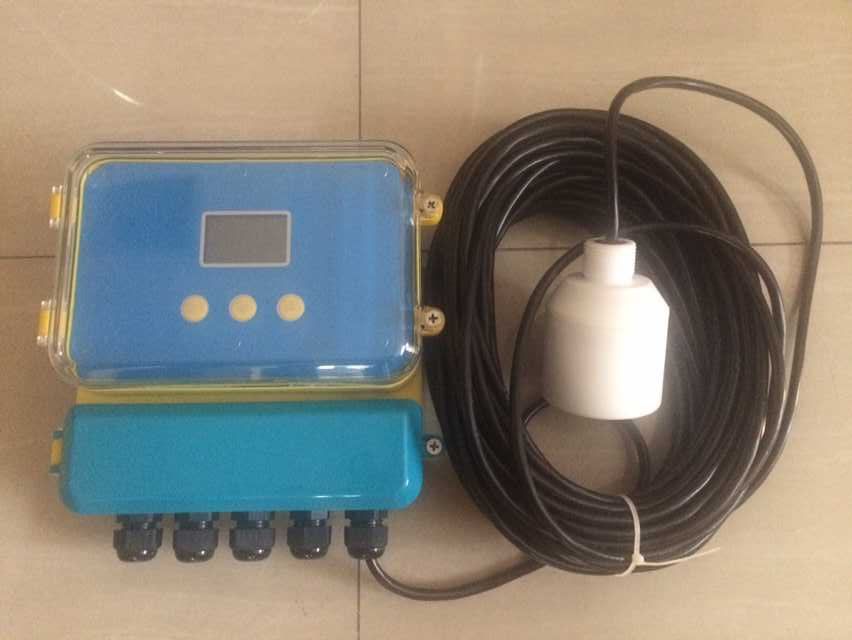

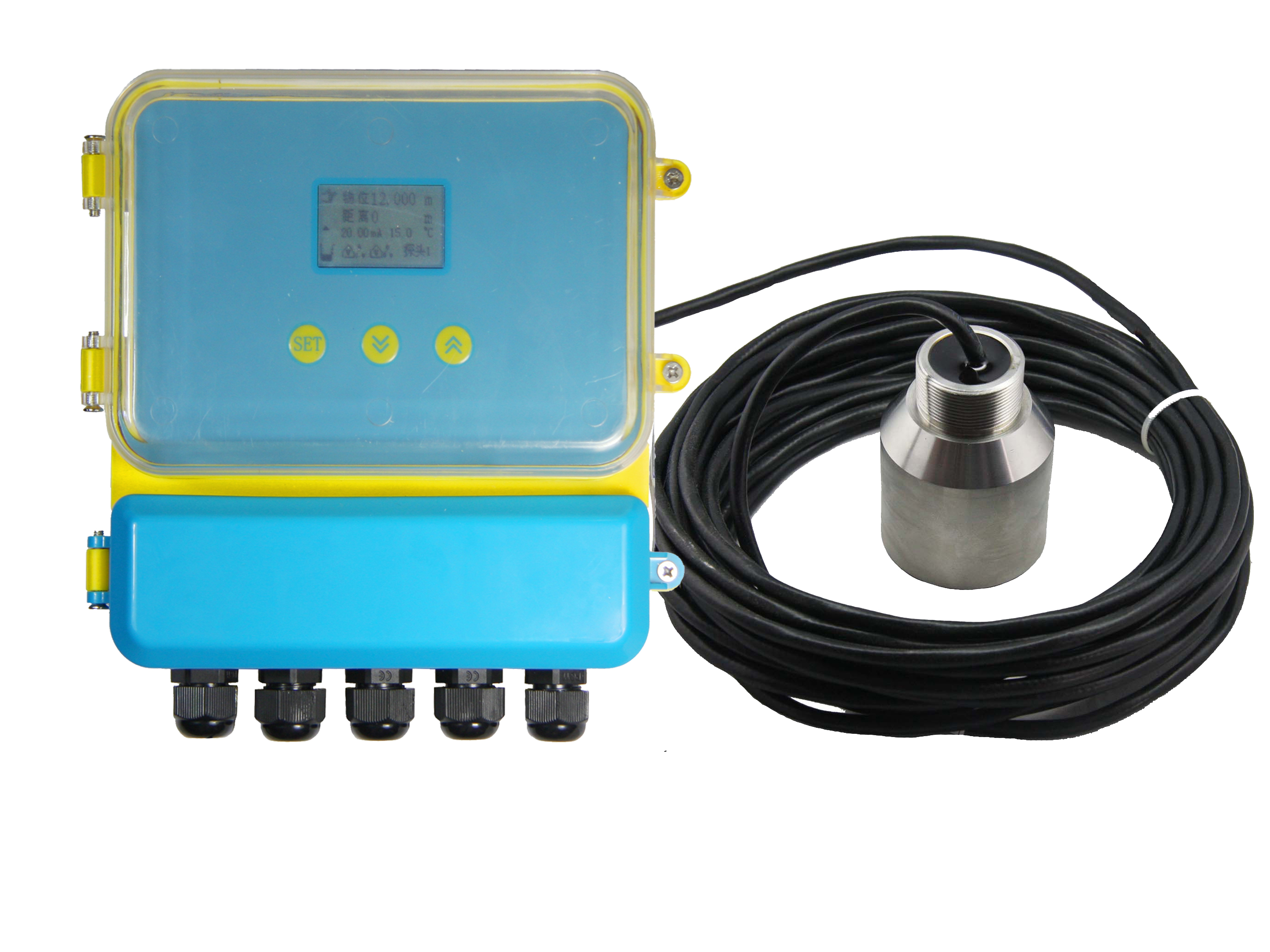

超声波泥位计(泥水界面仪)

  • 产品型号:WD-ASNW
  • 浏览量:2853
  • 更新时间:2016-03-08

  • 产品介绍
  • 服务支持
  • 推荐产品

超声波泥位计(泥水界面仪)专为污水处理工艺中污泥界面位置的连续在线监测而设计。仪器利用可靠的超声波回波检测原理,检测出传感器探头与污泥界面的距离和底面的距离,实现了0~12米污泥厚度变化实时监测和相关工艺过程的控制,从而优化排泥控制和加药控制,防止出水恶化,避免污泥脱氮和分解,优化工艺控制流程。超声波污泥浓度计采用超声波衰减的方式测量沉淀池内或管道内污泥的浓度。它可以在线监视污泥浓度的变化,同时可以自动记录设定时间内的污泥浓度变化曲线,还可以通过设定输出继电器的触发值来直接进行工艺控制。

超声波泥位计

超声波泥位计性能特点:

● 浸没式传感器和管道式传感器适用于各种类型的污泥浓度测量。

● 测量结果以LCD数字显示和棒图显示,单位为%或g/L可选。

● 可选2点或3点标定,测量精度高。

● 输出电流值(4mA~20mA)与测量浓度值成比例。

● 可以现场校准4mA或20mA输出电流以方便与远程显示仪表显示一致。

● 用户可以自由设定2个固态继电器的触发值。

● 用户可以设定故障报警电流输出值。

● 中文菜单,操作简便。

● 设定参数存贮在EEPROM,断电也能长期保持。

● 显示实时时钟,可以设定时间间隔自动记录浓度变化趋势线。

● 可选现场总线接口。


超声波泥位计应用领域:

适用于沉淀池泥层厚度的监测和控制。

  本产品已经成功应用于给水厂、城市污水厂、工业浆料、沉淀池、初沉池、二沉池、浓缩池、洗煤厂、沉淀池电力、灰浆沉淀池等多个领域。



超声波泥位计原理

超声波泥水界面仪是用超声波原理,计算超声波从发射到返回探头的时间,仪器可以计算出污泥层的高度和厚度。有效的掌握污泥沉淀特性,对污泥的回流量进行准确的控制。让操作人员对优化污泥循环量,补偿废水的日常波动,修正非正常状态值,监测预浓缩池内的分离层做出实时的评价。传感器发出超声波遇到泥层会反射,测出发射波和发射波之间的时间,就可以得出传感器到泥层的距离H;传感器到池子底面的距离是用户设置的L;这样就可以得到泥层的厚度d=L-H 。

超声波泥位计技术参数

测量范围: 0.5~20m

显示方式:LCD液晶显示

分辨率:3mm

精确度:±1.0%FS

重复性: ±1.0%FS

功 率:≤10W

模拟输出:4~20mA(负载750欧姆)

开关输出:2个继电器(220VAC/5A)

供电电源:AC220V±10%、24VDC/10W

材 质:316不锈钢、PVC

线 缆:屏蔽线缆10m

外形尺寸:φ63×87mm

介质压力:≤10bar

信号线缆: 标配10m(可延长)

防护等级:IP68

介质温度:-20~80℃(传感器工作温度)

超声波泥位计主要技术指标



功  能

分 体 型

量   程

常规量程是 3 米、5 米、10 米、30 米 其他特殊量程可定制

测量精度

1%~3%

分辨率

5mm 或 0.5%(取大者)

显    示

中文液晶显示

模拟输出

4~20mA/510Ω负载

继电器 输  出

(可选配)2 个或者 4 个 AC 250V/(NO:10A,NC:6A)或 DC 24V/10A,状态可编程



供  电

标配 220V AC+15% 50Hz 可选 24VDC +10% 120mA 定做 12VDC 或电池供电

环境温度

显示仪表-20~+60℃ , 探头-20~+80℃

通   信

可选 485,232 通信



通信协议

Modbus RTU 或者厂家自定义协议

防护等级

显示仪表 IP65,探头 IP68

探头电缆

标配 10 米,最长可定制 100 米(没有电磁干扰的前提下)

探头安装

根据量程和探头的选型





24V 供电的 产品功耗

24V 分体式仪表,具体功率如下:

只带毫安输出是 1.5W(标配);

只带 485 输出是 0.9W (选配);

同时带485 与毫安输出是 1.6W(选配);

每添加两路继电器,功耗在原有基础增加0.8W(选配);

220VAC 供 电 的 产 品 功耗



220VAC 分体式仪表功率为5W。

超声波泥位计测量模式

测量模式分水深测量和泥位测量。出厂默认为泥位测量。

将探头的高度值输入到“参考零点 ”。(探头高度为探头发射面池底的距离)

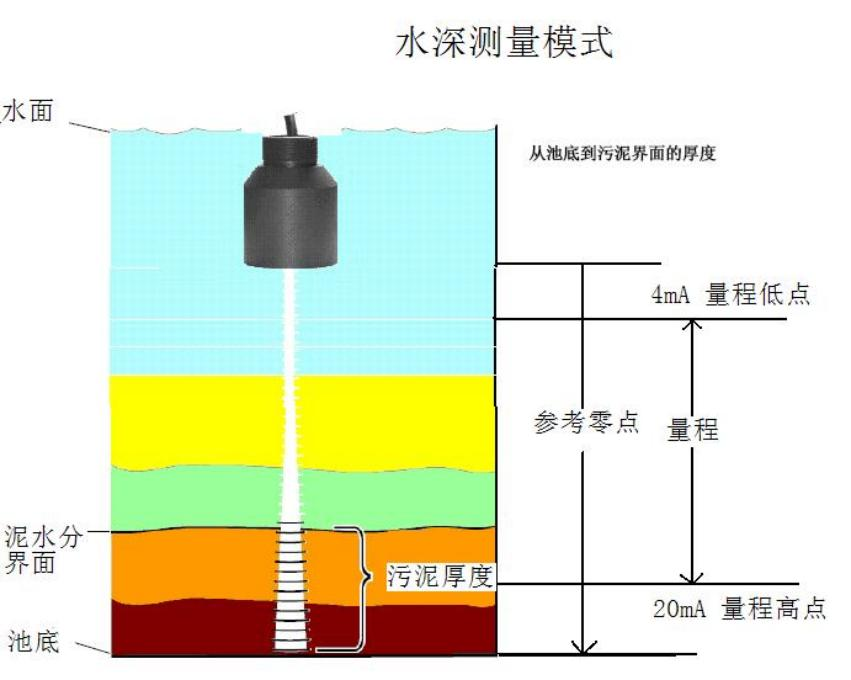

水深测量模式下,参考零点设置没有意义,量程高点、量程低点的位置参见 下图。

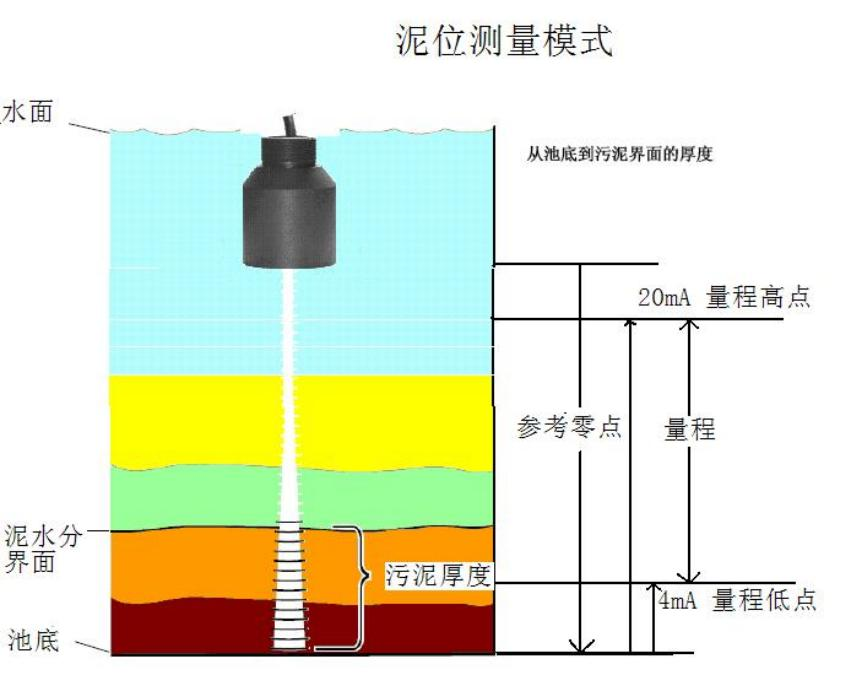

泥位测量模式下,参考零点、量程高点、量程低点的位置参见下图。




量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值为 正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出4mA 电流。

量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为 正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出20mA 电 流。
