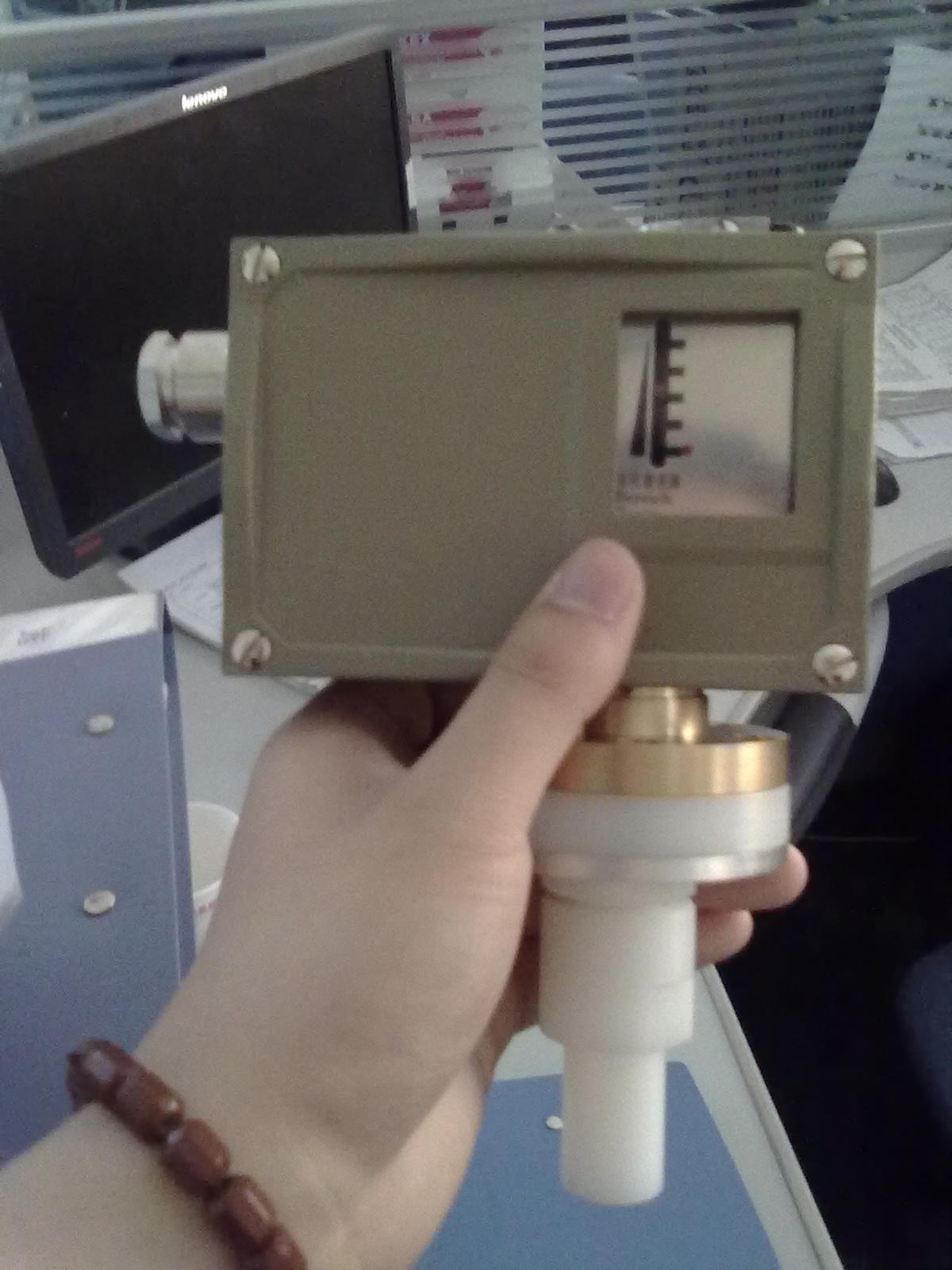

压力开关

WD-AD610  压力开关
膜片式传感器
用于空气等中性气体和液体介质。
设定值调节范围  -2.5…5 (KPa)MPa。

□ 压力开关 主要技术性能
工作粘度:<1╳10-3m2/s
开关元件:微动开关
外壳防护等级:IP65(符合DIN40050,
与GB4208中IP65相当)
环境温度:-5~40℃
介质温度:0~90℃
抗振性能:40m/s2  D500/7DK:20m/s2
重复性错误:≤1.5%
触点容量:AC 380V 6A(阻性)
           DC 24   0.25A



□ 设定值的调整(详见压力控制器设定值的调整)
*在实际工作中,即使短暂的压力峰值,也不能超过此值。
□  压力开关设定值的调整
1、不可调切换差的控制器设定值调整步骤。举例说明如下:
例:选用订货号为0814700的控制器,要求将压力上升至0.5MPa(上切换值)发出触点信号,其操作步骤参见1.1~1.5。(如图一所示)
1.1 松开锁紧器,将产品旋入压力校验台的螺纹接口上,注意必须用扳手夹持传感器的平面部分,绝对防止开关壳体与传感器发生相对转动。
1.2 打开盖板,将电缆穿过电缆接口接入端子板中,电缆另一头接上万用表。
1.3 将压力加至0.5MPa,此值可以从标准压力计中读出。
1.4 顺时针旋动设定值调节螺杆,使设定值由大变小,直至开关触点在0.5MPa处切换。
1.5 旋紧锁紧器,调节压力校验台的压力,使压力在0.5MPa上下来回变化,
检验压力上升时,触点的切换值是否是0.5MPa,此值即为要设定的上切换值。其对应的下切换值应是0.5MPa减去切换差0.03MPa(左右),即为0.47MPa(左右)。

□  压力开关外形及安装尺寸                    单位:mm


 附件
    可供选用的附件目录编号:0574767,0574773,05774772,0574771,SC5,SC5.470.505
        订货目录编号为0802200至0802800,0812200至0812800,0812207至0812807,0852280至0852880,0842280至0842880的低电压控制器用定货目录编号为0574771的安装支架,其余用0574772。

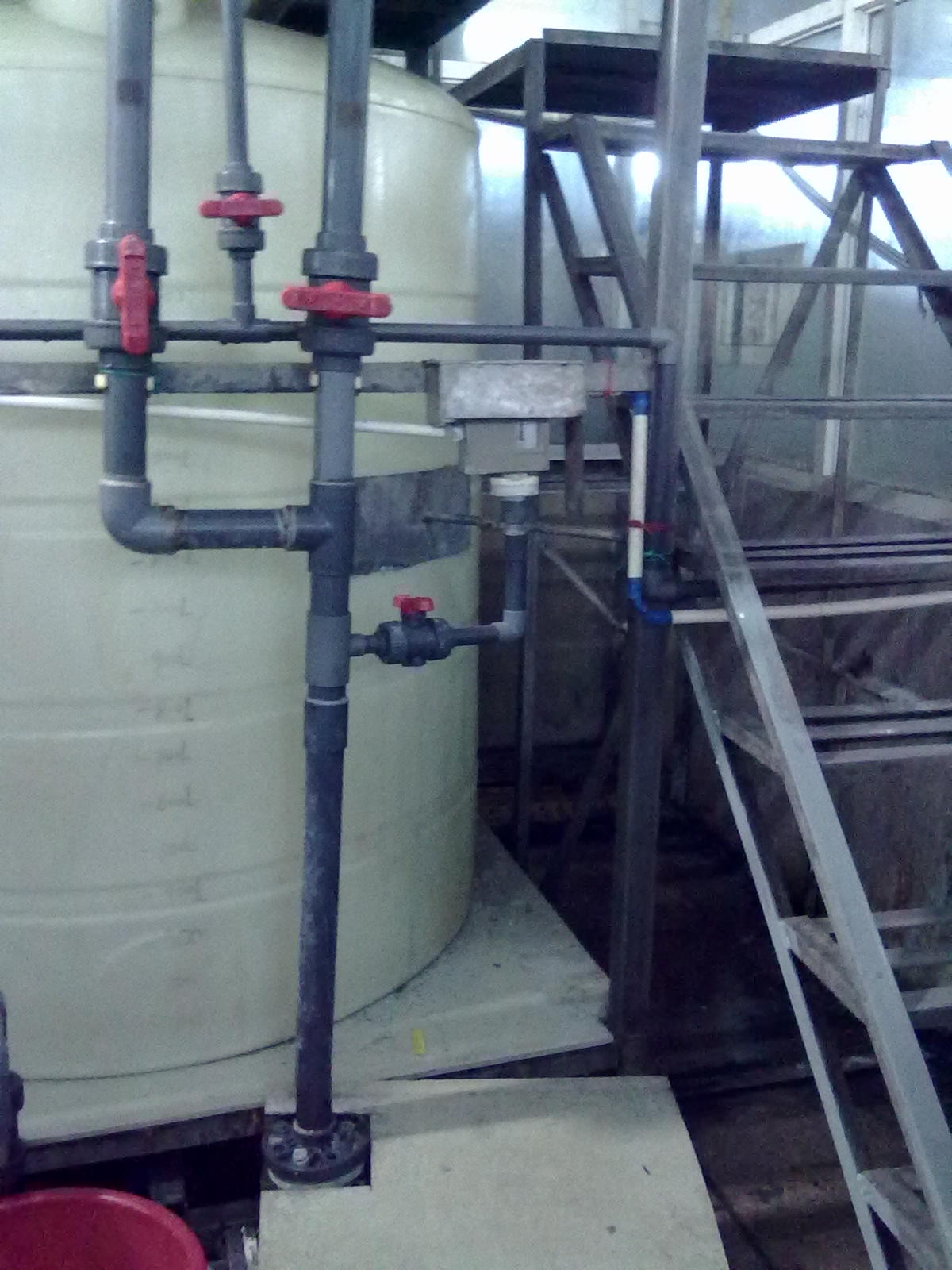

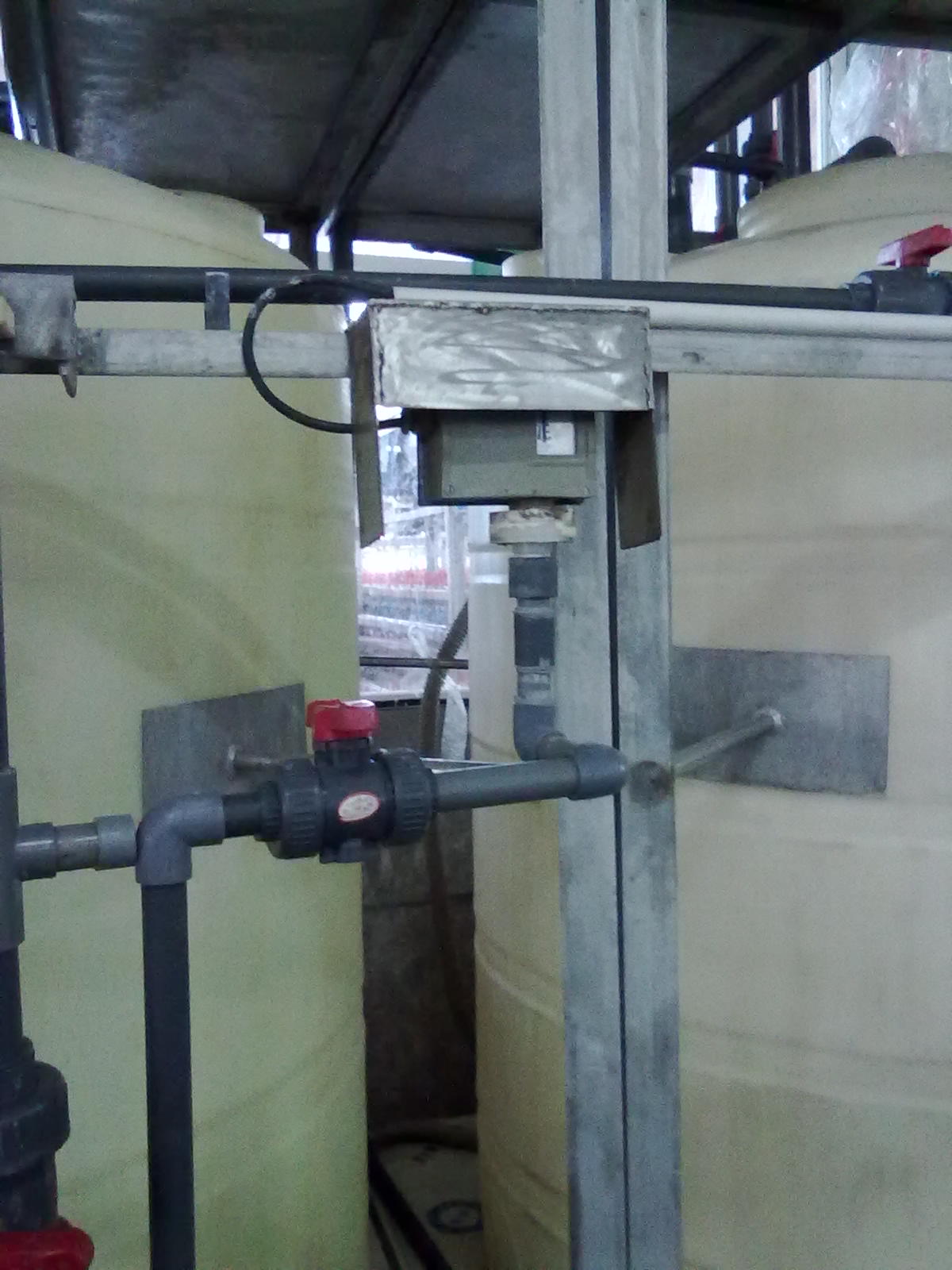

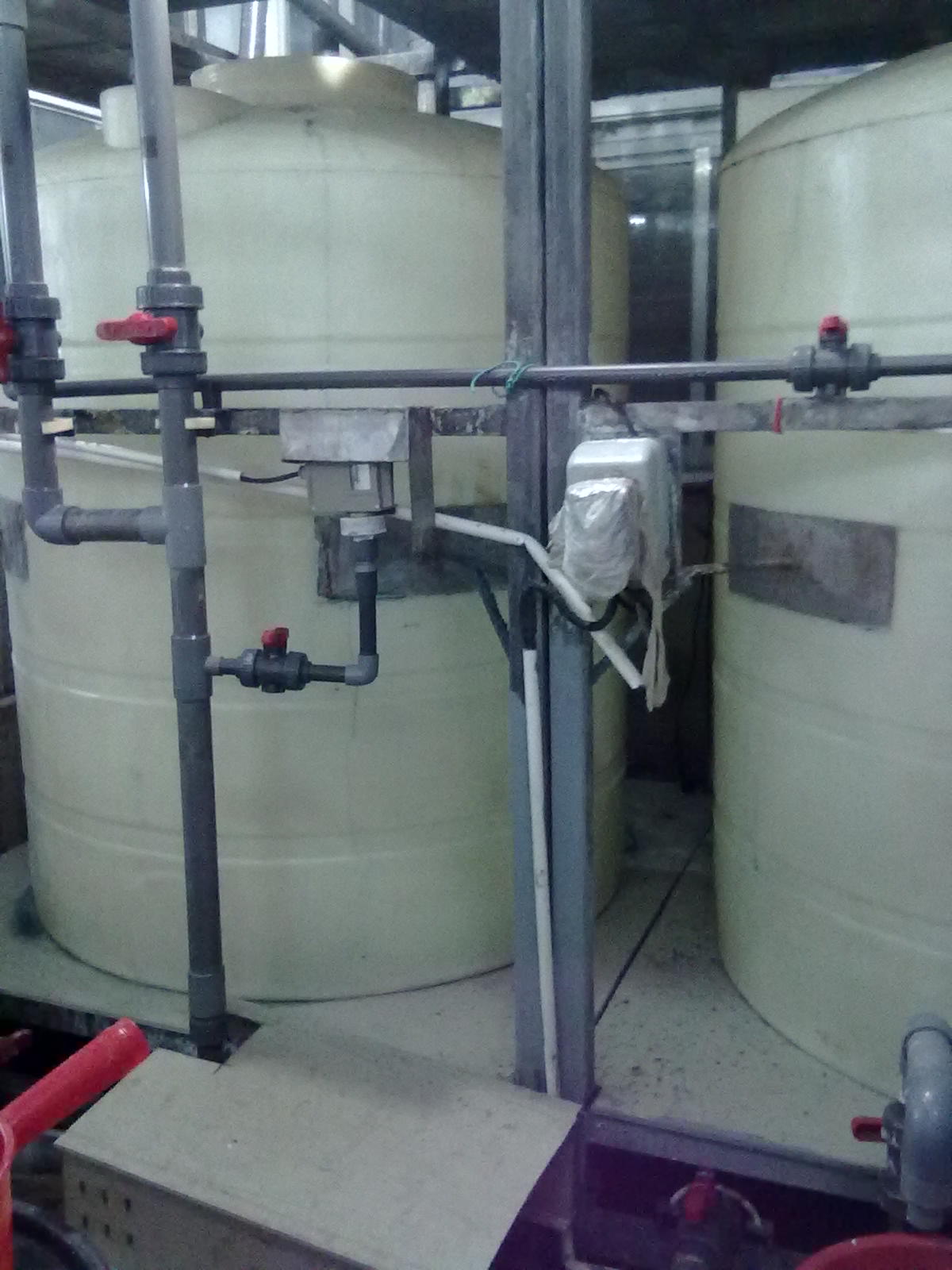

□  压力开关选用和安装

 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%~80%。
 控制器若要安装在室外时,应给予足够的防护,使免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
 对于有压力峰值及脉冲压力的受控液体介质,可在控制器接口上安装一个压力冲击阻尼器,以消除压力峰值的不利影响。
 安装电缆时,应将电缆引入处的压紧螺母拧紧,以免电缆松动,并有效防止水流等液体的渗入。允许穿过的电缆外径为10-12mm
 电缆导线插入端子板内部应足够深,并旋紧端子板紧固螺钉。
 控制器盖板打开前,应先切断电源。
 触点容量不得超过额定值。
 外壳内外接地要可靠。
 安装(或拆卸)控制器时要特别注意:
 安装(或拆卸)必须用扳手夹持传感器的平面部分,绝对防止传感器与开关壳体发生相对转动。(如右图所示)
管道接头旋入传感器内深度不可超过12mm。
