磁致伸缩液位变送器

  • 产品型号:WDAUTE
  • 浏览量:3090
  • 更新时间:2016-02-28

  • 产品介绍
  • 服务支持
  • 推荐产品

磁致伸缩液位变送器广泛应用于过程控制、石油加工、制药、食品加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与控制。 系列两线制高精度智能磁致伸缩液位传感器,是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面的测量仪表。由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。

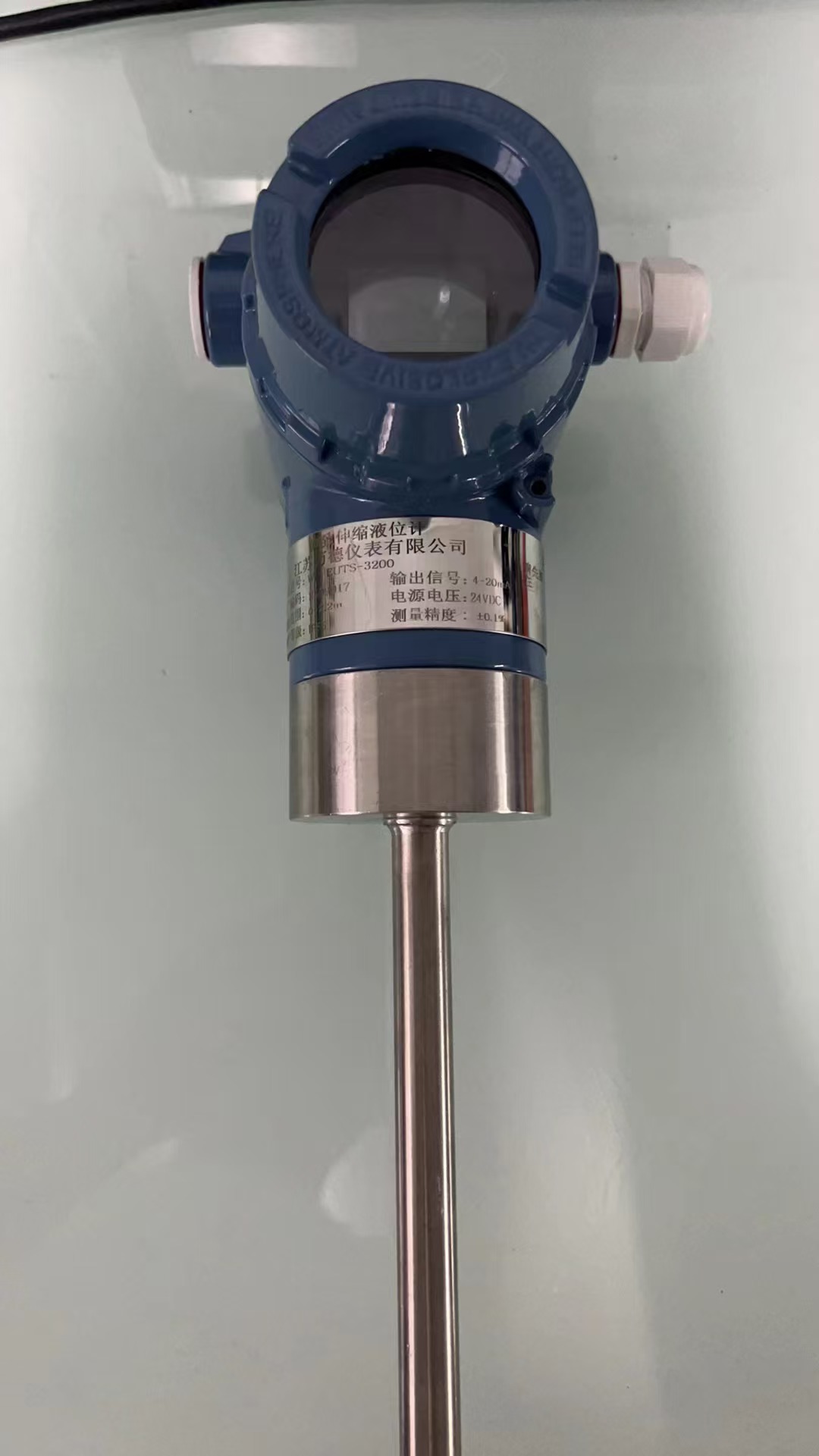

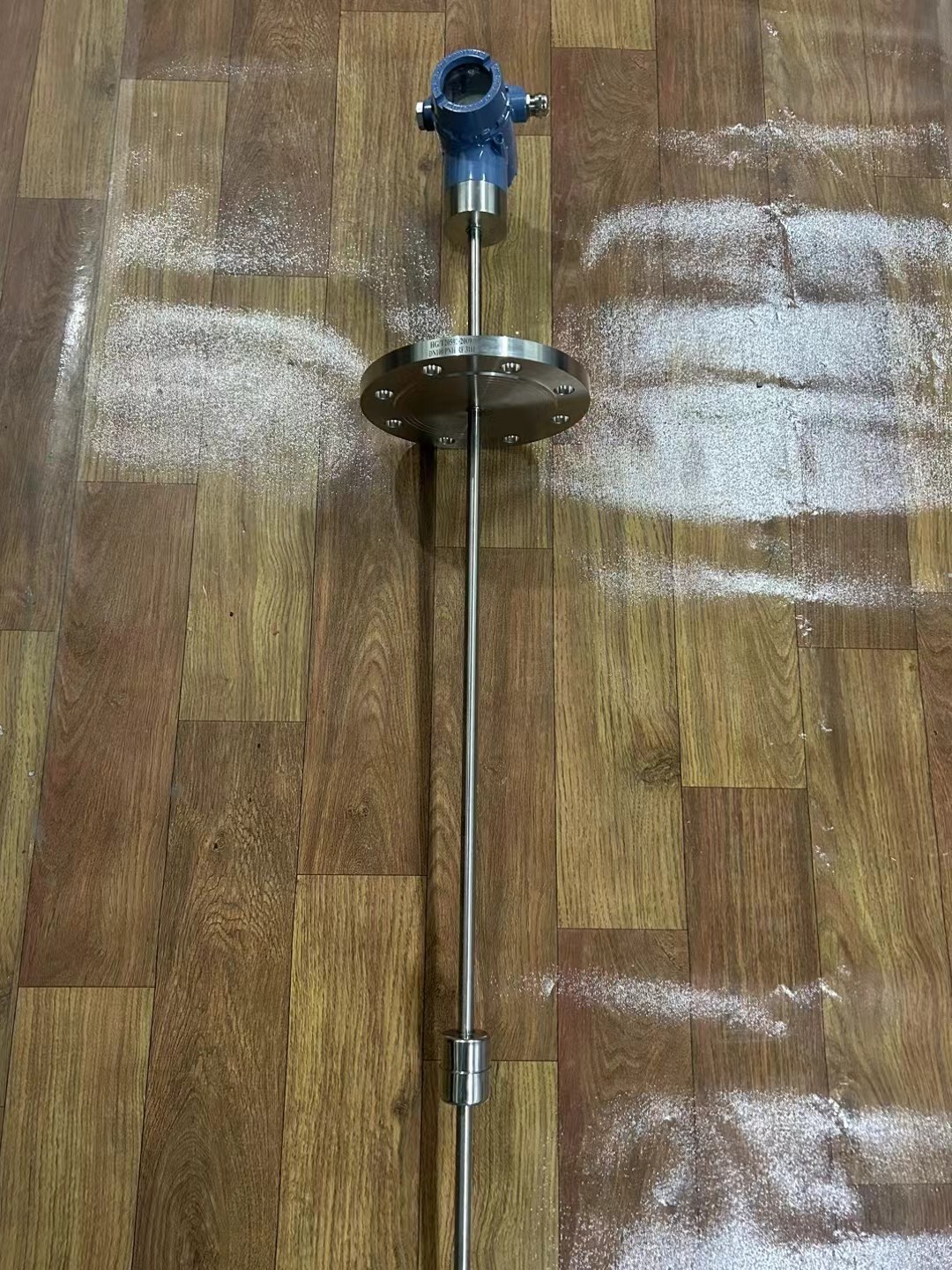

磁致伸缩液位变送器由三部分组成:探测杆,电路单元和浮子组成。具有HART协议,可远程调整零点和量程。也可通过机壳内三个按键与LCD液晶进行各种参数调整。可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。该液位计测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

磁致伸缩液位变送器使用特点:

    1.两线制、高精度,具有HART协议;

    2.兼有远程和本地调整零点和量程;

    3.具有自诊断能力及故障输出报警功能;

    4.带有非易失性存储器不怕断电丢失数据;

    5.长期稳定性好、安装简便;

    6.可同时测量液位、界面;

    7.使用寿命长、免维护、运行成本低;

    8.可选一体化防雷接线端子;

    9.多功能LCD数字现场指示表;

    10.整体防爆设计,带表盖锁紧防爆螺钉;

    11.内部及外部双接地端子,便于现场接地;

    12.外部挂牌孔设计,可挂工位号牌等;

    13.表壳带接线端提示符。

磁致伸缩液位变送器技术参数:

    测量范围:0.1~6m

    精 确 度:±1mm或0.1%取较大值

    分 辨 率:0.1mm

    适用介质:与探头材料相兼容的液体

    工作压力:≤4.0Mpa

    工作温度:-40~85℃(-20~70℃带LCD表头)

    介质温度:-40~100℃(高温型-40~200℃)

    介质密度:0.5~2.0g/cm3

    介质粘度:≤0.8Pa•S

    稳 定 性:±0.1%FS/年

    温度系数:在环境温度范围内均为0.1%/10℃

    电源电压:24VDC

    输出信号:4~20mADC二线制

    负    载:50×(电源电压-9)Ω

    阻    尼:0~24s之间可调

    死    区:上死区50mm;下死区50mm

    电源影响:小于输出量程的0.005%/V

    负载影响:供电电压恒定时,负载变化没有影响

    湿度影响:0~95%相对湿度无影响

    振动影响:对于l0g峰值,20~2000Hz条件下影响小于0.1%FS

    外    壳:模压铸铝(外涂环氧树脂)

    防护等级:探头IP68、表头IP65

    防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6

    现场指示:多功能LCD数字显示表

    电气接口:M20×1.5

    过程连接:DN50、DN80、DN100法兰或M20×1.5、G3/4"等螺纹或特殊定制

    探杆材料:304、316L、PP、PVC、PTFE

    浮子材料:304、316L、PP、PTFE

    接    地:仪表外壳应与罐壁和大地良好连接

磁致伸缩液位变送器典型应用:

    1、工业现场液位测量与控制

    2、油罐液位测量;

    3、化工过程液位控制;

    4、制药罐液位控制;

    5、食品饮料液罐控制;

    6、大坝水位监控;

    7、饮用水和污水处理等等。

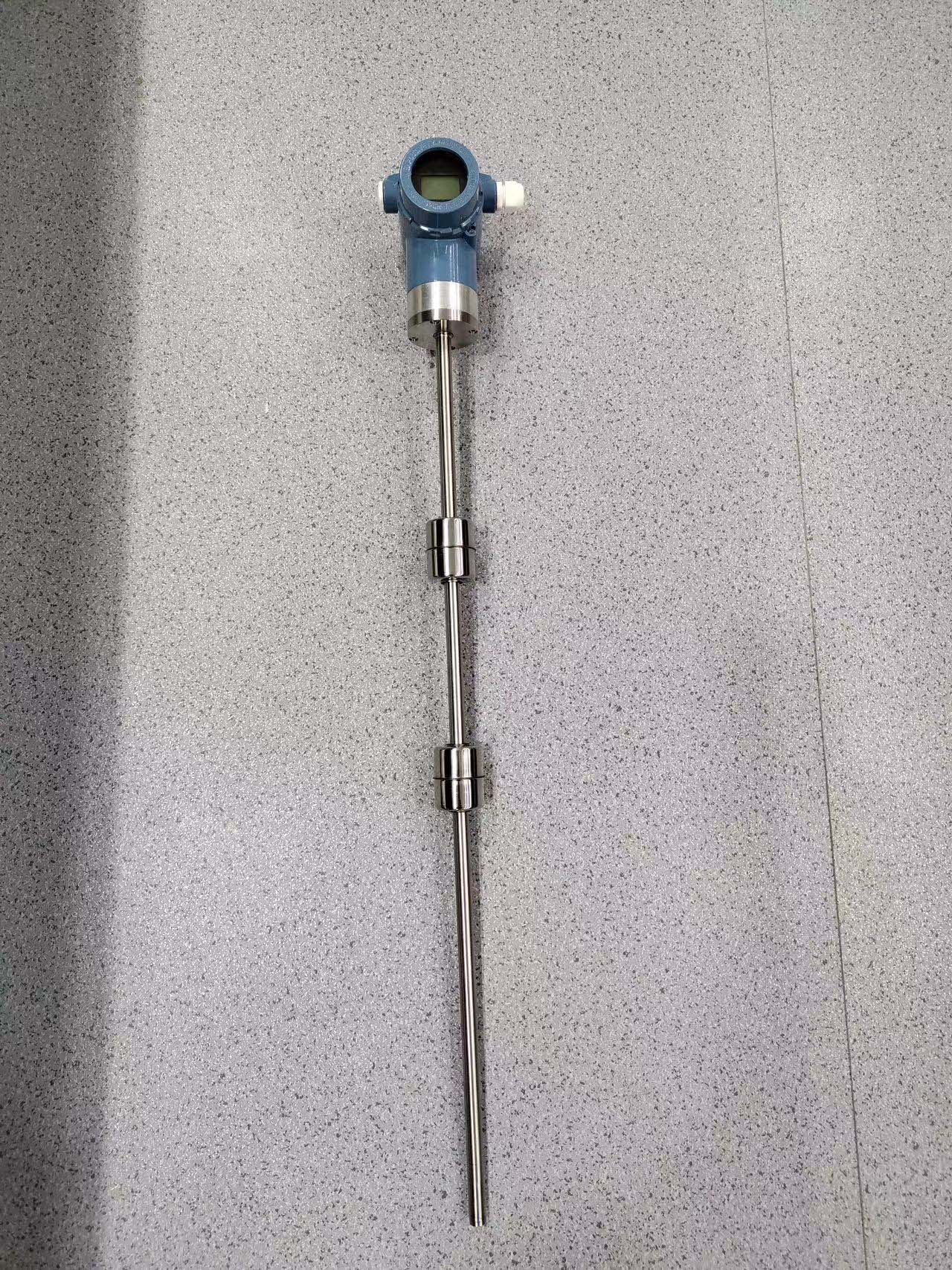

磁致伸缩液位变送器(双界面):
