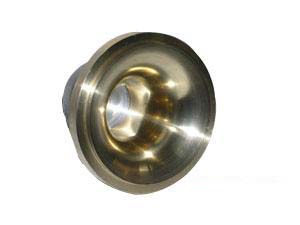

标准喷嘴

  • 产品型号:WD-ABPZ
  • 浏览量:3255
  • 更新时间:2015-09-02

  • 产品介绍
  • 服务支持
  • 推荐产品

标准喷嘴概述

标准喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。标准喷嘴按国标GB/T2624-2006进行设计制造,按国标JJG640-94进行检定。无需实流标定。

标准喷嘴测量原理

喷嘴的测量原理是依据流体力学的节流原理,充满管道的流体,当它们流经管道内的喷嘴时,流速将在喷嘴形成局部收缩,从而使流速加快,静压力降低,于是在喷嘴前后便产生了压力降或叫压差,介质流动的流量愈大,在喷嘴前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。

由于喷嘴采用圆弧形轮廓结构因而它压损较小,所需直管段短,精度高。

标准喷嘴流量计算公式:


标准喷嘴特点

  1. 结构简单,安装方便。

  2. 喷嘴比孔板的压力损失小,要求直管段长度也短。

  3. 无需实流校验,性能稳定。

  4. 可耐高温高压、耐冲击。

  5. 耐腐蚀性能比孔板好,寿命长。

  6. 精度高、重复性好、流出系数稳定。

  7. 圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

  8. 整体锻造加工技术,造价较高。

标准喷嘴主要技术参数

1. 公称直径:20mm≤DN≤630mm

     2. 公称压力:PN≤32Mpa

3. 工作温度:-50℃≤t≤550℃

4. 雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤107
         0.44≤β≤0.8时,20000≤ReD≤107

5. 喉径比:0.30≤β≤0.80

6. 精度:0.5级、1.0级、1.5级、2.0级

7. 参照标准:GB/T2624-2006、JJG640-94

8. 连接方式:法兰连接、焊接

标准喷嘴结构形式

标准喷嘴入口根据圆弧形轮廓结构不同分为ISA标准喷嘴和长径喷嘴。结构如下表:




标准喷嘴型号标记方法:WD-ABPZ-DN□  标准喷嘴

WD——基本型号;- ABPZ——标准喷嘴

DN□——公称通径(㎜)例如DN200,为公称通径200㎜。
