氧化锆氧量分析仪

氧化锆氧量分析仪是用于测量工业锅炉、窟炉、加热炉等燃烧排放气体中的氧含量,以实现低氧燃烧,达到节能目的,减少环境污染。

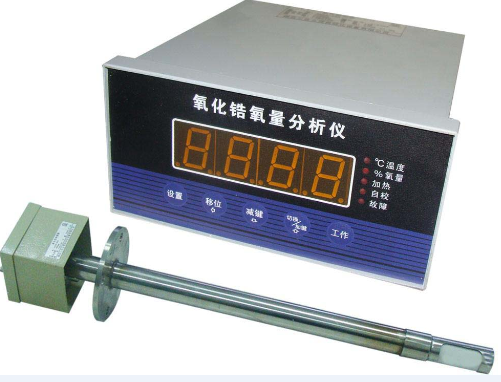

氧化锆分析仪有AZOY型氧化锆探头(一次仪表)和ZOY氧量变送器(二次仪表)两部分组成。

AZOY型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气内、氧化气能自行对流,并设有标准气接口,可在现场运行时用标准气体进行标定检验,探头锆管能方便拆卸更换。

AZOY型氧量变送器结构简单,安装尺寸规范,线路设计合理,工艺先进,仪表性能稳定可靠,调试方便。

WD-AZOY系列氧化锆氧量分析仪由于优越的性能价格比,在国内大中型电厂得到广泛应用。

工作原理:

氧化锆锆管是一种金属氧化物,在高温下形成固态电介质具有传导氧离子的特性。

被测气体(烟气)通过探头过滤器,进入氧化锆锆管的内侧,参比气体(空气)通过自然对流进入探头氧化锆锆管的外侧。当锆管内外两侧间会产生氧浓差电动势。

技术标准

基本误差:<±3%F.S,仪表精度1级

量 程:0-5%O2; 0-10%O2;0-20%O2;0-25%O2

本底修正:-20Mv-+20mv

被测烟气温度:ZOY-4型低于600℃(低温型)

OY-4型低于600-800℃(高温型)

输出信号:可扩展双路隔离输出,0-10mA DC和4-20mA DC,采取光电隔离,直接和计算机联网。

负载能力:0-1.2KΩ或0-600Ω

环境条件:0-50℃;相对湿度〈90%

电 源:220V±10%,50HZ

功 耗:变送器约8W,加热炉平均约为50W

响应时间:90%约3秒

氧化锆探头加热炉升温时间:约20分钟

氧化锆探头寿命:氧化锆管按国际GB11169-89保用一年。主体寿命5年以上。

规格尺寸

氧化锆探头的外形尺寸:单位mm

L=400,800,1200

氧量变送器共有四种,其外表尺寸,开孔尺寸如下:


型式

外型尺寸mm

开孔尺寸mm

柜装横式(H)

160X80X380

152+1X 76 宽

柜装竖式(S)

80X160X380

76 +1X152 宽

柜装方式(F)

160X160X380

152+1X152 高

墙挂式(G)

325X250X110

310高X128高
