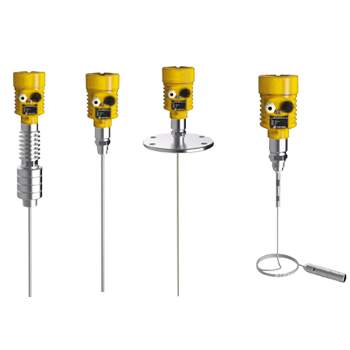

导波雷达物位计

  • 产品型号:WD-A820
  • 浏览量:3508
  • 更新时间:2014-04-10

  • 产品介绍
  • 服务支持
  • 推荐产品

导波雷达物位计产 品 概 述:

导波雷达物位计是采用连续式乍动测量,能测量液体、固体(块状、粉状)料位,具有低维护,高性能、高精度、高可靠性,使用寿命长等优点。在与电容,重锤等接触式仪表相比较,具有无可比拟的优越性。微波信号的传输部受大气的影响,所以它可以满足工艺过程中挥发气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。

导波雷达物位计适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪表主要技术指标达到或优于国内外同类产品,且安装调试简便,可以单台使用,也可组网使用,可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。


导波雷达物位计主要技术参数:

工作频率:100MHz-1.8GHz

测量范围:缆 式:0-35m 杆式、同轴式:0-6m

重复性:±3mm

分辨率:1mm

采样:回波采样54次/s

响应速度:>0.2s(根据具体使用情况而定)

精度:<0.1%

输出电流信号:4-20mA

通讯接口:HART通讯协议

过程连接:G1-1/2,G3/4 法兰:DN50,DN80,DN100,DN150

过程压力:-1~60bar

电源:24VDC(±10%) 纹波电压:1Vpp

耗电量:max22.5mA

环境条件:温度:-40℃~+250℃

外壳防护等级:IP68

防爆等级:EXiaIICT6

两线制接线:仪表供电和信号输出共用一根两芯电缆

电缆入口:M20×1.5(电缆直径5~9mm)

导波雷达物位计产品型号及意义

WD-A820-1.2.3.4.5.6.7.8


X

探头类型/直径/长度/材质

1-缆式探头 ¢8mm 30000mm 不锈钢

2-杆式探头 ¢10mm 6000mm 不锈钢

3-同轴管式探头 6000mm 不锈钢(法兰安装)

1

防爆 P-标准型(非防爆)

I-本安型(Exia II CT6)

2

过程连接/材质

G G1-1/2A 螺纹PN16 316L不锈钢

N 1-1/2NPT 螺纹PN16 316L不锈钢

C 法兰DN50 PN16C 316L 不锈钢

D 法兰DN80 PN16C 316L 不锈钢

E 法兰DN100 PN16C 316L 不锈钢

F 法兰DN150 PN16C 316L 不锈钢

3

天线密封

P 普通密封-20…150℃

G 高温密封-40-250℃(带散热片)

4

外壳/防护等级

S 塑料/IP66

A 铝/IP68

5

现场显示 V 带

X 不带

6

电缆进线 M M20×1.5

N 1/2NPT

7

编程器P带

N 不带

8

探头长度(M)
